    تولید کننده: CNTD

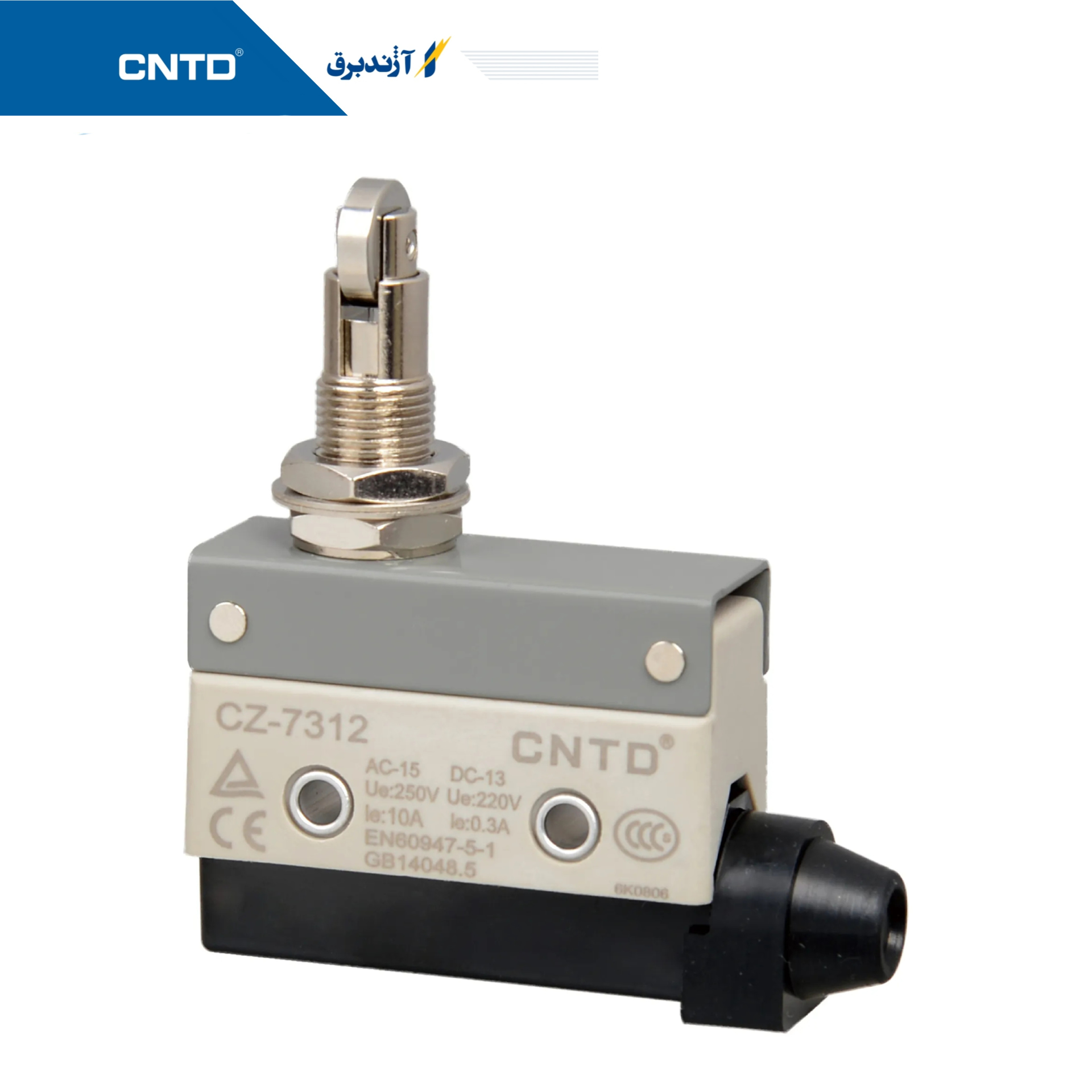

    میکروسوییچ کاور دار طرح امرن فشاري قرقره دار مخالف جهت ميكروسوييچ مدل CZ-7312

    2,540,000/00ريال
    شناسه کالا در انبار: CZ-7312

    ویژگی های محصول

    محرک های مختلف و برخی با موقعیت عملیاتی قابل تنظیم

    پوسته پوشیده شده با پلاستیک فشرده برای ضد آب و ضد روغن

    مشخصات فنی



    speed

    0.05mm-0.5m/s

    Operating frequency

    Electical: 20 operations/min.

    Contact resistance

    25mΩmax. (initial value)

    Insulation resistance

    100mΩ above(at 500VDC)



    Dielectric strength

    1000VAC, 50/60 Hz for 1 minute between terminals of the same polarity

    1500VAC, 50/60 Hz for 1 minute between current-carrying and non-cur- rent-carrying metal parts

    1500VAC, 50/60 Hz for 1 minute between each terminal and ground

    Vibration

    Malfunction Duration: 10-55Hz, 1.5mm double amplitude

    Shock

    Mechanical durable: 1,000m/Sec2(about 100g's)
    Malfunction: 300m/Sec2(about 30g's)

    Ambient temperature

    Using:-20~+70℃(With no icing)

    Humidity

    < 95% RH

    Electrical life

    500,000 operations above

    Weight

    About 60g

    Contact

    1NO+1NC



    جریان نامی



    Rated Voltage

    Noninductive Load (A)

    Inductive Load (A)

    Resistance Load

    Lamp Load

    Inductive Load

    Motor Load

    NC

    NO

    NC

    NO

    NC

    NO

    NC

    NO

    125VAC
    250VAC
    480VAC

    10
    10
    3

    3
    2.5
    1.5

    1.5
    1.25
    0.75

    10
    10
    2.5

    5
    3
    1.5

    2.5
    1.5
    0.75



    8VDC
    14VDC
    30VDC
    125VDC
    250VDC



    10
    10
    8
    0.5
    0.25



    3
    3
    3
    0.4
    0.2



    1.5
    1.5
    1.5
    0.4
    0.2



    6
    6
    6
    0.05
    0.03



    6
    6
    5
    0.05
    0.03



    5
    5
    2.5
    0.05
    0.03




    میکروسوئیچ چیست؟

    میکروسوئیچ (Micro Switch) درواقع کلیدی است که با فشار، حرکت و یا ضربه فیزیکی تحریک می شود و
    عمل قطع و وصل جریان الکتریکی مدار را کنترل می کند. این قطعه نوعی سوئیچ محدودکننده (Limit Switch) کوچک است که در مدارهای الکتریکی مورداستفاده قرار می گیرد و با نام های کلید محدودکننده مکانیکی و یاکلید مینیاتوریضربه ای سریع نیز شناخته می شود.

    معمولا یک مکانیسم فنری به سرعت عملکرد میکروسوئیچ کمک می کند و با کوچک ترین ضربه یا تحریک شاسی، عمل مکانیکی مورد نیاز برای تغییر وضعیت کنتاکت ها انجام خواهد شد. ولتاژ و جریان کار و طراحی بازوی (شاسی) میکروسوئیچ ها متناسب با کاربرد متفاوت خواهد بود.

    میکروسوییچ‌ها از دیگر ابزار‌های کلیدزنی در جابجایی‌های کوچک محرک می‌باشند که فارغ از سرعت محرک باعث جابجایی به ‌نسبت زیاد کنتاکت‌های الکتریکی میکروسوییچ خواهند شد که سرعت زیادی دارد. بیشتر طراحی‌های موفق از پدیده پسماند نیز بهره می‌برند، بدین معنی که حرکت کوچک محرک در جهت معکوس برای بازگرداندن کنتاکت‌ها به حالت اولیه کافی نخواهد بود و محرک باید به اندازه قابل توجهی در جهت عکس حرکت کند.

    یک میکروسوئیچ (micro switch) که گاهی اوقات “کلید مینیاتور سریع (فنری)” نامیده میشود، یک نوع کلید با اتصال آنی و لحظه ای است که بطور گسترده در ابزار خودرو، صنعت و پزشکی بعنوان سنسور استفاده می شود. این سوئیچ به دلیل نام کمپانی Micro ، اولین شرکت سازنده ی این نوع کلید بصورت تجاری؛ “میکرو” نام گرفت. محرک این سوئیچ ها اغلب دارای یک چرخ محوری در بالای یک دکمه ی فشاری است. این سوئیچ بطور گسترده ای در برنامه های سیستم کنترل از قبیل اتصالات سوئیچ های ایمنی در آسانسورها، دستگاه های فروش و غیره استفاده می شود.

    کاربرد میکروسوئیچ

    ازجمله کاربرد میکروسوئیچ در تابلو‌های کنترل به ویژه مدار فرمان است که عمل قطع و وصل جریان الکتریکی مدار را کنترل می‌کند. میکروسوئیچ معمولا یک مکانیسم فنری دارد که به سرعت عملکرد آن کمک می‌کند و با کوچک‌ترین ضربه یا تحریک شاسی، عمل مکانیکی مورد نیاز برای تغییر وضعیت کنتاکت‌ها را انجام خواهد شد. ولتاژ و جریان کار و طراحی بازوی (شاسی) میکروسوئیچ‌ها متناسب با کاربرد متفاوت خواهد بود. از جمله کاربرد های دیگر میکروسوئیچ‌ می توان به موارد زیر اشاره کرد:

    • کنترل ایمنی آسانسور‌ها و بالابر‌ها
    • شمارش قطعات عبوری
    • اتوموبیل سازی
    • تشخیص انسداد در خط تولید
    • کنترل نوار نقاله در کارخانه‌ها
    • رباتیک و برد‌های مختلف
    • سرعت عمل كرد بالا
    • توانائي عمل در محيط 10- الي80+
    • توانائي عمل در محيط با رطوبت95٪؜
    • داراي كنتاكت NO+NC
    • داراي كنتاكت 15 امپر AC
