    میکروسوییچ

    میکروسوئیچ ها به عنوان کلید هایی محسوب می شوند که با کمترین تحریک  شروع به فعالیت می کنند . بهره برداری از این نوع کلید ها به دلیل ویژگی هایی همچون  هزینه کم و عمر مفید بالا  بسیار کاربردی می باشد. میکروسوئیچ ها را می توان در وسایل زیادی چه در، موتور های کوچک و... چه در مصارف صنعتی و غیر  صنعتی مشاهده نمود. میکرو سوئیچ کلید بسیار حساسی می باشد که با کوچکترین ضربه فیزیکی تحریک  و عمل قطع و وصل مدار الکتریکی را کنترل می کند.

    میکروسوئیچ (Micro Switch) گونه‌ای از کلید است. سوئیچی برقی که توسط نیروی فیزیکی بسیار کمی تحریک می شود. یک نوع از ابزارهای کلیدزنی در صنعت برق به حساب می آید و کاربردهای بسیار متنوعی در صنعت برق دارد به طوری که ما همه روزه از قطعاتی استفاده می کنیم که میکروسوئیچ در آنها به کار گرفته شده است. میکروسوئیچ ها در واقع همان لیمیت سوئیچ در ابعاد کوچک تر  است که با کوچک ترین فشار عمل می کند. از میکرو سوئیچ برای قطع و یا وصل کردن جریان برق در مدارهای الکتریکی استفاده می شود.

    از میکرو سوئیچ ها به صورت گسترده در تمام صنایع و موارد خانگی استفاده می شود. معمولا یک مکانیسم فنری، به سرعت عملکرد میکروسوئیچ کمک می کند و با کوچک ترین ضربه یا تحریک شاسی، عمل مکانیکی مورد نیاز برای تغییر وضعیت کنتاکت ها انجام خواهد شد


    میکرو سوییچ ها در دو مدل مختلف صنعتی و خانگی طراحی و تولید و به بازار عرضه می شود. از نظر کارکرد تفاوتی بین آنها وجود ندارد ولی میکروسوییچ های صنعتی عمر مفید بیشتری نسبت به میکروسوییچ های خانگی دارند و استاندارد های فنی بیشتری برای ساخت آنها باید رعایت شود. از ویژگی های مشخص میکرو سوئیچ این است که یک حرکت تقریبا کوچک در دکمه محرک، یک حرکت نسبتا بزرگ در اتصال های الکتریکی ایجاد می کند که این امر با سرعت بالا (بدون در نظر گرفتن سرعت تحریک) رخ می دهد. میکروسوئیچ ازجمله قطعاتی است که در تابلوهای کنترل به ویژه مدار فرمان کاربرد دارد.


    نخستین میکروسوئیچ توسط فردی به نام پیتر مک‌گل در سال ۱۹۳۲ میلادی در فریپورت، ایلینویز ابداع شد. مک‌گل در آن زمان یکی از کارمندان شرکت باتری‌سازی برگس بود. او در سال ۱۹۳۷ یک شرکت با عنوان میکروسوئیچ بنیان نهاد. از آن زمان تا کنون نام تجاری میکروسوییچ برای اشاره به این نوع از سوئیچ‌ها رایج شده‌است و شرکت‌های زیاد دیگری هم به تولید آن می‌پردازند
    .

    کاربرد میکروسوییچ‌ها بسیار گسترده و مختلف است، از کاربردهای رایج میکروسوییچ‌ها می‌توان به اینترلاک درهای دستگاه مایکروویو، کلیدهای تشخیص طبقه و ایمنی در آسانسورها، دستگاه‌های سکه‌ای، یا تشخیص جمع‌شدگی کاغذ در دستگاه‌های کپی اشاره کرد. هرچند میکروسوییچ‌هایی وجود دارند که می‌توانند موتورهای کوچک، لامپ‌ها و سیم‌پیچ‌ها را مستقیم قطع و وصل کنند اما معمولاً جریان نامی میکروسوییچ‌ها در حد مدارهای فرمان است.


    فرق میکروسوئیچ با کلیدهای قطع و وصل عادی این است که شاسی میکروسوئیچ به صورت فنری می‏باشد، یعنی تا زمانی که روی آن فشار اعمال می‏شود، جریان برق را قطع یا وصل نگه می‏دارد و در لحظه رها شدن شاسی، وضعیت به حالت اولیه خود برخواهد گشت.

    میکروسوییچ چیست؟

    میکروسوئیچ یک نوع از ابزارهای کلیدزنی در صنعت برق به شمار می رود و کاربردهای بسیار متنوعی در صنعت برق دارند به طوری که ما همه روزه از قطعاتی استفاده می کنیم که میکروسوئیچ در آنها به کار گرفته شده اند. میکروسوئیچ ها در طیف وسیعی از مصارف برق صنعتی در تنظیمات مختلف سوئیچ ، مصالح خانه سازی، عملگرها و ... کاربرد دارند. نام دیگر آن "کلید مینیاتوری ضربه ای سریع" است.

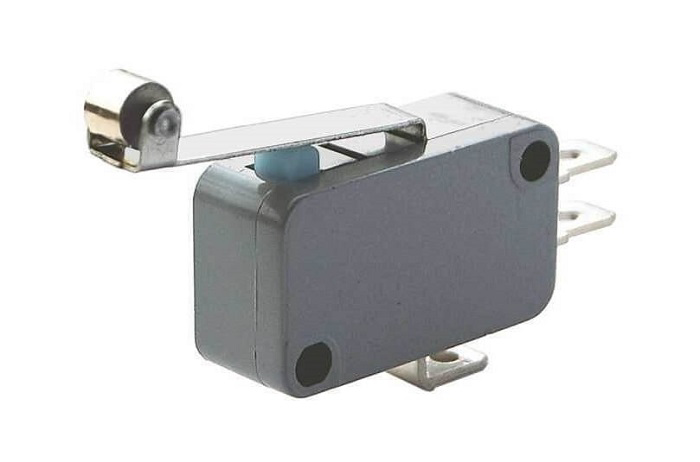

    میکروسوییچ چیست؟

    نحوه کار کرد میکروسوئیچ چگونه است؟

    یک میکرو سوئیچ (micro switch) که گاهی اوقات "کلید مینیاتور سریع (فنری)" نامیده میشود، یک نوع کلید با اتصال آنی و لحظه ای است که بطور گسترده در ابزار خودرو، صنعت و پزشکی بعنوان سنسور استفاده می شود.


    این سوئیچ به دلیل نام کمپانی Micro ، اولین شرکت سازنده ی این نوع کلید بصورت تجاری ؛ "میکرو" نام گرفت. محرک این سوئیچ ها اغلب دارای یک چرخ محوری در بالای یک دکمه ی فشاری است. این سوئیچ بطور گسترده ای در برنامه های سیستم کنترل از قبیل اتصالات سوئیچ های ایمنی در آسانسورها، دستگاه های فروش و غیره استفاده می شود.


    کاربرد میکروسوئیچ

    میکروسوئیچ ها کاربرد وسیعی در صنعت برق دارند استفاده از یک میکروسوئیچ میتواند خیلی کمک کار باشد و در مواقعی حتی ضروری. امروزه میکروسوئیچ در صنعت اسانسور، بالابر، رباتیک، ایمنی و تشخیص در بردهای مختلف، اتومبیل سازی، دزدگیر و… کاربردهای فراوانی دارد. مهمترین مزیت میکروسوئیچ ها تنوع، قیمت مناسب و کاربرد وسیع میباشد.


    میکروسوئیچ هایی وجود دارند که می توانند موتورهای کوچک،لامپ ها و سیم پیچ ها را مسقیم قطع و وصل کند. هر کلید مکانیکی از دو قسمت رسانا تشکیل می شوند که با اتصال آن دو مدار وصل و با جدا شدن آنها قطع می شود. این دوقطعه را کنتاک می نامند. کنتاک علاوه بر اینکه باید رسانا باشد و در برابر خوردگی نیز مقاومت داشته باشند باید دارای سختی متناسب برای مقابله و مقاومت مکانیکی در مقابل سایش را نیز داشته باشد.


    یکی از روش های مناسب برای مقابله با ایجاد قوس الکتریکی در کلید در زمان قطع و وصل کردن افزایش سرعت به این عمل می باشد. برای افزایش سرعت در قطع و وصل کردن در بسیاری از کلیدها از فنر استفاده می شود. به این ترتیب زمانی که فاصله کنتاک ها کم است و قابلیت ایجاد قوس الکتریکی وجود دارد را به حداقل می رساند.همچنین می توان از عایق های سرامیکی برای جلوگیری از قوس الکتریکی استفاده کرد.


    وظیفه میکروسوئیچ چیست؟

    میکروسوئیچ با باز و بسته شدن درب فر به دستگاه اعلام می کند تا به شکل اتوماتیک فن رو استوپ یا راه اندازی نماید . بعضی از تولید کننده های فر قنادی تنها به این میکروسوئیچ اکتفا می نمایند  و راه حل جایگزینی برای خرابی احتمالی این بخش در نظر نمی گیرند .که در زمان خرید فر قنادی باید به این نکته دقت داشت  که حتما کلید جایگزینی برای این میکروسوئیچ باشد.

    کاربرد میکروسوئیچ در ماشین لباسشویی چیست؟

    میکروسوئیچ ماشین لباسشویی کلید خیلی حساسی به شمار می رود  که با فشار کوچکی فعال می گردد.این فشار کوچک منجر به بسته شدن کامل درب لباسشویی و با جابجایی کنتاکت های الکتریکی موجب استارت شدن ماشین می گردد.

    نقش میکروسوئیچ این می باشد  که قبل از بسته شدن کامل درب ماشین لباسشویی، دستگاه فعالیتی نمی کند. به این صورت  جهت فاز مدار بعد از عبور از کلید تایمر و قبل از آنکه سایر اجزاء الکتریکی مدار را به کار بیندازد از میکروسوئیچ عبور می نماید.

    جایگاه میکروسوئیچ معمولا پشت درب ماشین لباسشویی و در مجاورت لاستیک دور درب قرار گرفته و بعد از آن که زبانه قفل در جایگاه قفل کاملاً چفت شد به ضامن میکروسوئیچ فشار کوچکی وارد می گردد و میکروسوئیچ به شکل  وصل در مدار جای می گیرد.  با فعال شدن این کلید ایمنی، فاز به سایر قطعات الکتریکی نیز می رسد و کار ماشین لباسشویی شروع می شود.

    نحوه کار آسانسور با میکرو سوئیچ

    نحوه کار بالابر ها ساده است. آسانسور به وسیله کابینی متصل به یک سیستم بالابر و کابلی که به یک جعبه فرمان برای دستورات حرکت و توقف کابین وصل می باشد تشکیل شده است.  دلایل استفاده از میکروسوئیچ در آسانسور از دیگر کلید هایی می باشد که همان عمل ساده قطع و وصل کلید معمولی را انجام می دهد، با این تفاوت که کلید معمولی یک وضعیت قطع و وصل ثابت دارد اما میکروسوئیچ به واسطه فنر تعبیه شده داخل ان، زمانی که فشار روی ان ورود پیدا می کند با توجه به نوع میکروسوئیچ، جریان برق قطع یا وصل می گردد و زمانی که آزاد می شود عکس عمل قبلی رخ می دهد.


    یک آسانسور ایده آل و استاندارد باید دارای امنیت کاملی باشد. ایمنی در آسانسور از اهمیت بالایی برخوردار می شود. به دلیل اینکه آسانسور اگر چه حمل و نقل و تردد در بین طبقات ساختمان ها را آسان نموده ، باید حتما از ایمنی کاملی برخوردار باشد.


    به همین علت  متخصصین با تنظیم یک مدار ایمنی با استفاده از قطعات مختلفی همچون شالتر پروانه ای آسانسور، پاراشوت و … به صورت سری و متصل به هم، امنیت دقیق و کاملی را در آسانسور به وجود آورده اند. البته نکته ی مهم نصب دقیق این مدار می باشد تا بتواند عملکرددرست و خوبی را داشته باشد.درواقع به صورت کلی ، میکروسوئیچ ها دارای  3 عدد پایه به نام های COM ،NC و NO دارند که زمان فشردن شستی پایه COM از پایه NC جدا و به پایه NO متصل می گردد و مواقعی که شاسی فشرده نشده پایه COM به پایه NC  در اتصال باقی می ماند.

    حالت خاموش و روشن در میکروسوئیچ ها

    تصویر  حالت NC یا حالت اتصال معمولی از یک سوئیچ را نشان می دهد. در اینجا کلید زده نشده است از این رو، تمام قسمتهای دیگر در وضعیت rest پیش فرض خود قرار دارند. بیایید مونتاژ داخلی سوئیچ را که به نیروی محرک پاسخ می دهد و وضعیت rest  که کلید را تغییر می دهد، بیابیم.

    حالت خاموش و روشن در میکروسوئیچ ها

    نحوه عملکرد میکروسوئیچ ها

    همانطور که گفته شد ، میکروسوئیچ نوعی از کلید هستند که بسیار حساس و تحریک پذیر می باشند و برای قطع و وصل کردن جریان برق در مدارهای الکترونیکی به راحتی قابل استفاده می باشد.تفاوت میکروسوئیچ با کلیدهای ساده در استفاده از شاسی میکروسوئیج به صورت فنری هستو این موضوع  تا زمانی که روی آن فشار وارد می شود، جریان برق را قطع یا متصل می نماید و زمانی که آزاد شود به وضعیت و حالت اولیه خود بر می گردد.میکروسوئیچ بطور استاندارد دارای سه عدد پایه است یکی از پایه های آن معمولا با علامت اختصاری NC مشخص می گردد که پایه ورودی آن می باشد،پایه ی دیگر آن با علامت NO  قابل رویت می گردد.

    کلید یا سوئیچ های آنالوگ

    اساس هر کلید مکانیکی را، دو قطعه رسانا (فلزی) تشکیل می‌دهد که با اتصال آن دو مدار وصل و با جداشدن آنها مدار قطع می‌شود. به این دو قطعه، کنتاکت گفته می‌شود. این قطعات باید در برابر خوردگی مقاوم باشند. چرا که اغلب فلزات به سادگی دچار اکسایش و کاهش شده و این موضوع عملکرد صحیح کلید را متوقف می‌کند. کنتاکت، نه تنها باید رسانا بوده و در برابر خوردگی مقاوم باشند، بلکه باید دارای سختی مناسب برای پیشگیری از سایش و مقاومت مکانیکی کافی باشند. در کلیدها معمولا علاوه بر کنتاکت‌ها، بخشی وجود دارد که در دسترس کاربر بوده و کنتاکت را به حرکت در می‌آورد.

    وجود این بخش باعث می‌شود تا کاربر مستقیماً با کنتاکت تماس نداشته باشد. این بخش می‌تواند بسته به کاربرد کلید، شکل‌های گوناگون داشته باشد. اگر توان الکتریکی و یا پتانسیل الکتریکی جریان عبوری از کلید، از حدی بیشتر باشد، در هنگام قطع و وصل جریان، میان دو کنتاکت قوس الکتریکی برقرار می‌شود. این قوس الکتریکی باعث ایجاد حرارت بسیار زیادی در محل اتصال کنتاکت‌ها شده و باعث ذوب جزئی (خال زدن) آنها می‌شود. اثر مخرب ولتاژ بالا در ایجاد قوس الکتریکی، از اثر توان الکتریکی نیز بیشتر است.البته در زمان اتصال کوتاه نیز دقیقا چنین اتفاقی روی می دهد.


    یک روش موثر برای مقابله با ایجاد قوس الکتریکی در کلید به هنگام قطع یا وصل مدار، سرعت بخشیدن به عمل قطع و وصل است. به همین منظور در بسیاری از کلیدها، از یک قطعه فنر استفاده می‌شود. وظیفه فنر در کلید آن است که یک پایان سریع برای عمل قطع یا وصل رقم بزند. به این ترتیب، مدت زمانی که فاصله کنتاکت‌ها کم است و قابلیت ایجاد قوس الکتریکی وجود دارد به حداقل می‌رسد. از دیگر روشهای جلوگیری از ایجاد قوس الکتریکی، استفاده از تیغه‌های عایق (سرامیکی) میان کنتاکت‌ها است.

    این روش باعث می‌شود که قوس الکتریکی مجبور به طی کردن مسافت بیشتری باشد. در کلیدهای ولتاژ بالا کنتاکت‌ها در روغن نگه داری می‌شوند. زیرا روغن برای ایجاد قوس الکتریکی الکترولیت مناسبی به شمار نمی‌رود. به این کلیدها کلید روغنی گفته می‌شود. در شرایط خاصی ممکن است از خلاء نیز برای جلوگیری از ایجاد یون‌ها و قوس الکتریکی استفاده شود

    انواع میکرو سوئیچ کدام است ؟

    با توجه به کاربرد و نوع استفاده ای که از لیمیت سوئیچ می شود، انواع میکرو سوئیچ در بازار وجود دارد. برخی از آن‌ها یک طرفه و برخی دوطرفه هستند. برخی آنتن دارند و برخی دیگر فنر، قرقره، چراغ، میله، رگلاژ، اهرم و یا غلطک دارند. تعدادی از میکرو سوئیچ‌ها بخاطر نوع کاربردی که دارند، چندین کنتاکت دارند.

    در برخی از آنها کنتاکت ها در خلأ و در برخی دیگر در روغن نگهداری می شوند. تولیدکنندگان مختلفی در سطح جهان مشغول تولید انواع میکرو سوئیچ هستند که یکی از معتبرترین آنها اشنایدر فرانسه است. میکرو سوئیچ اشنایدر در انواع مختلف سبک، سنگین، بدنه فلزی یا پلاستیکی و اندازه های کوچک، متوسط و بزرگ عرضه می شوند.

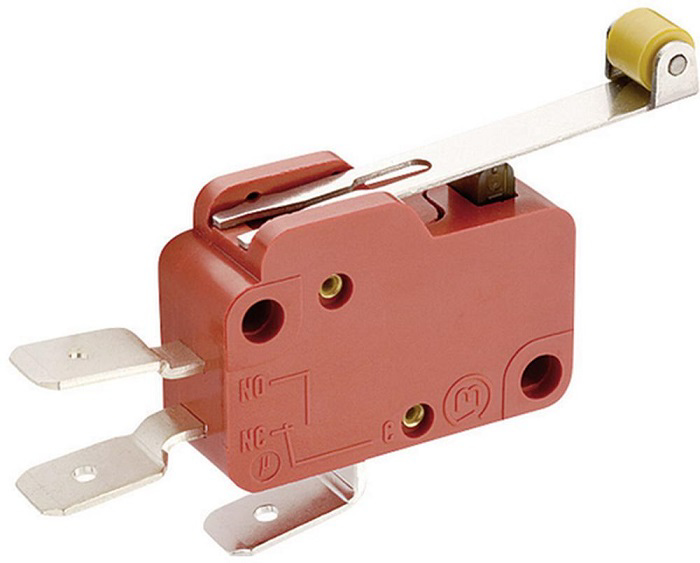

    انواع میکرو سوئیچ کدام است ؟

    ساختار داخلی میکروسوئیچ ها چگونه است؟

    اجتماع ساختار داخلی: در دهانه ی پوشش پلاستیکی سوئیچ، قسمت های مختلف ساختار داخلی سوئیچ دیده می شود.

    این یک مونتاژ ساده است که شامل:

    1. اتصال ثابت برای  دو موقعیت NC  وNO.

    2. یک اتصال متحرک

    3. مونتاژ اتصال متحرک

    4. نوار فلزی کششی

    بخش خارجی ساختار اتصال متحرک، یک نوار فلزی است که بشکل U معکوس شده است، که از سمت خودش کشیده شده است. این نوار کششی کوچک، نیروی محرک را به اتصال متحرک  انتقال می دهد، و سپس آن را به حالت rest  باز می گرداند و پس از آن اعمال نیرو، از محرک برداشته می شود.

    این کار را مانند یک فنر انجام می دهد، این نوار فلزی  است که ضربه ی آنی و سریع  میکرو سوئیچ را ایجاد میکند. تصویر بالا نشان میدهد که  محرک در حالت زده شده است، درحالیکه  نیرویی روی اتصال متحرک وجود ندارد که بتواند آن را خاموش کند و محرک را به حالت rest خود برگرداند.

    زیر گروهای میکروسوئیچ کدام اند :

    میکروسوئیچ ها دارای زیر مجموعه هایی هستند  که در گروه بندی های مختلفی هستند که عبارتند از :

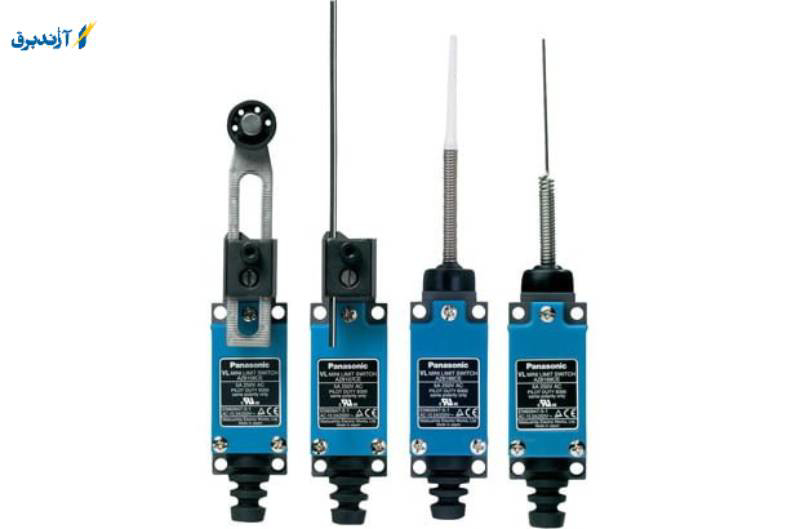

    ۱. میکروسوئیچ لیمیت سوئیچ TZ-8

    ۲. میکروسوئیچ لیمیت سوئیچ CSA

    ۳. میکروسوئیچ لیمیت سوئیچ CWL

    ۴. میکروسوئیچ لیمیت سوئیچ CHL

    ۵. میکروسوئیچ لیمیت سوئیچ TZ-6 Sealed

    ۶. میکروسوئیچ واتر پورف کابل دار

    ۷. میکروسوئیچ CM

    ۸. میکروسوئیچ CZ-۷

    ۹. میکروسوئیچ CMV

    ۱۰. میکروسوئیچ خشابی CZ-93

    ۱۱. میکروسوئیچ CLS

    ۱۲. میکروسوئیچ لیمیت سوئیچ گروه CZE

    ۱۳. میکروسوئیچ C4N-4a

    یک مدار بسیار ساده سوییچ قطع و وصل موتور الکتریکی

    توسط مدار زیر میتوانید یک موتور الکتریکی 9 الی 12 ولتی را با توجه به ولتاژ منبع و باطریتان با دو عدد سوییچ فشاری روشن و خاموش کنید ؛ اگر سوییچ سمت چپ را بفشارید موتور شروع به چرخش می نمایید و اگر سوییچ سمت راست را بفشارید موتور خاموش می شود ،


    شما میتوانید خروجی را به یک رله 9 ولتی یا دوازده ولتی متصل کنید و از کنتاکتهای رله برای کنترل هر وسیله برقی ای از 9 ولت گرفته تا 220 ولت با کنتاکتهای رله کنترل کنید و با یک سوییچ روشن و خاموش نمایید ، این مدار بسیار ساده و کاربردی میباشد و در خیلی از دستگاه ها و رباتها میتوانید از آن استفاده نمایید


    قطعات بکار رفته در این مدار شامل دو عدد سوییچ فشاری و یک عدد باطری کتابی نه ولتی به همراه فیش سری و یک آرمیچر نه ولتی و همچنین یک ماسفت به شماره IRF640 میباشد که میتواند آنها را از فروشگاه های آنلاین و حظوری قطعات الکترونیک تهیه بفرمایید .

    یک مدار بسیار ساده سوییچ قطع و وصل موتور الکتریکی

    مزایا و معایب میکرو سوئیچ ها

    میکروسوئیچ دارای مزایای مختلف طراحی است ، از جمله:


    1. آنها معمولاً در طراحی مدار ساده و واضح هستند.
    2. تقریباً برای هر محیط صنعتی مناسب هستند.
    3. دقت بالا و تکرارپذیری خوب.
    4. این قطعات دارای مصرف برق کمی هستند که اصطلاحاً به آن مصرف کم برق می گویند.
    5. قادر به تغییر بارهای القایی بالا.
    6. می توان چندین بار تغییر داد و از آن استفاده کرد.
    7. نصب آنها آسان است.
    8. مقاومت فیزیکی خوب ، بنابراین قابل اعتماد در مکان های پر خطر.
    9. آنها معمولاً دارای یک کنتاکت برقی قوی هستند ، به این معنی که می توان از آنها برای تغییر مستقیم جریانهای بالاتر بدون نیاز به رله های کنترل کمکی استفاده کرد.
    10. افت ولتاژ پایینی دارند و همچنین می توانند در برابر سر و صدای الکتریکی مقاومت کنند.


    میکروسوئیچ نیز دارای معایبی است ؛ بنابراین ، ممکن است برای همه کاربردها مناسب نباشد و محدودیت ها را اعمال کنند.


    سه مورد از معایب این قطعه پرکاربرد عبارت اند از:


    1. از آنجا که میکروسوئیچ به خواص مکانیکی متکی است ، معمولاً برای دستگاههایی استفاده می شود که با سرعت نسبتاً پایینی کار می کنند.
    2. این اجزا سنسورهای تماس هستند ، به این معنی که برای فعال شدن نیاز به تماس فیزیکی با هدف دارند.
    3. ماهیت طراحی مکانیکی آنها به این شکل است با گذشت زمان ، تجهیزات فرسوده یا فرسوده می شوند و در نهایت نیاز به تعویض دارند.


    ویژگی های میکرو سوییچ خوب چیست؟

    عمر پیوندهای کم هزینه میکروسوئیچ 1 میلیون بار و بیش از 10 میلیون برابر چرخه وظیفه مدلهای استاندارد صنعتی است. میکرو سوئیچ ها ، وسایل الکترونیکی ، محرک ها و غیره آنها سوئیچ های بسیار حساسی هستند که بر روی طیف وسیعی از دستگاه ها مانند:


    طول عمر این اجزا و اواخر میکروسوئیچ منجر به پیشرفت های قابل توجهی در استفاده از آنها در مهندسی برق شد و به سرعت حتی در لوازم خانگی نیز مورد استفاده قرار گرفت.
    یکی از تفاوت های اصلی بین میکرو سوئیچ ها و سایر سوئیچ ها این است که کوچک هستند و به دلیل قرار دادن سوئیچ روی خود میکروسوئیچ می توان آنها را به دستگاه های دیگر منتقل کرد. و می توانید آن را بر روی دستگاه های مختلف نصب کنید.


    تفاوت دیگر میکروسوئیچ واکنش سریع آنها است که باعث می شود به محض احساس فشار ، برق قطع شود. سوئیچ دوچرخه را می توان در تمام جاده ها و همه پروژه ها استفاده کرد. در میکروسوئیچ ، تفاوت بین تغییرات محرک کوچک که وضعیت میکروسوئیچ را تغییر می دهد و میزان تفکیک میکروسوئیچ های الکتریکی کنتاکت بسیار واضح است.

    دلایل استفاده از میکروسوئیچ در آسانسور چیست؟!

    استفاده از میکروسوئیچ در آسانسور بسیار مهم و کاربردی است و همچنین می تواند از بروز حوادث بعدی جلوگیری کند.

    اگر بخواهیم دلیل استفاده از میکروسوئیچ در آسانسور را بررسی کنیم باید توجه داشته باشیم که:

    هنگامی که آسانسور می خواهد به پایین برگردد، پیغامی به سوپاپ ارسال می شود و پس از باز شدن دریچه، روغن به سیلندر مربوطه باز می گردد. این مشکل می تواند مشکلاتی ایجاد کند. از جمله اینکه برای ساختمان های بلند به یک پیستون بلند برای حرکت کابین نیاز خواهیم داشت و سیستم پمپ قادر به ذخیره انرژی پتانسیل حرکت آسانسور به سمت بالا نیست و باید انرژی جنبشی خود را از پمپ بگیرد. می توان اذعان داشت که این مشکلات در آسانسورهای کابلی کاملاً برطرف شده است. در این آسانسورها کابین توسط یک سری کابل فولادی به وزنه و قرقره به موتور الکتریکی متصل می شود.

    چرخ در بالاترین طبقه آسانسور ثابت می شود و با کمک سیستم کنترل موتور و میکروسوئیچ آسانسور، کابین آسانسور بالا یا پایین می آید و می توان آن را در طبقه مورد نظر نگه داشت. مهم این است که وزنه تعادلی که وزنی معادل 40 درصد ظرفیت کامل آسانسور دارد برای صرفه جویی در مصرف انرژی استفاده شود.

    در این نوع آسانسور از چند کابل فولادی استفاده می شود تا در صورت پاره شدن یکی از کابل ها به هر دلیلی، کابل های دیگر کابین آسانسور را نگه داشته و از خطر جلوگیری کند. باید بدانید که در صورت حرکت ناگهانی یا سرعت بیش از حد کابین، سیستم فرمان در چرخ ها مانع حرکت می شود.همچنین با استفاده از میکروسوئیچ های مخصوصی که در پایین چاه آسانسور قرار خواهند گرفت، می توان از برخورد کابین به پایین چاه آسانسور جلوگیری کرد.


    میکروسوئیچ ها در آسانسور:

    می توان به این نکته اشاره کرد که یکی از مهم ترین قطعات در آسانسورها میکرو سوئیچ ها هستند. در ابتدا و انتهای چاله آسانسور میکروسوئیچ هایی وجود دارد تا از خطرات احتمالی برخورد کابین آسانسور یا سقف با زمین جلوگیری شود. بنابراین وجود آنها برای جلوگیری از حوادث غیر مترقبه و خطرناک بسیار مهم و ضروری است.

    یکی دیگر از کاربردهای این قطعه در آسانسور این است که از این قسمت مهم در بین طبقات و برای شناسایی هر طبقه استفاده می شود. نکته بسیار مهم این است که تعداد میکروسوئیچ های استفاده شده برای کف و سقف چاله آسانسور بستگی به نوع تابلوی کنترل نصب شده در آن خواهد داشت اما به طور کلی بین 4 تا 6 میکروسوئیچ در هر ردیف قرار می گیرد. شایان ذکر است که هر یک از این میکروسوئیچ های آسانسور کار بسیار مهمی را انجام می دهند و نبود آنها بسیار دردسرساز و خطرناک خواهد بود. به طور کلی در آسانسورها از دو نوع میکروسوئیچ استفاده می شود که در زیر به آنها اشاره می کنیم:

    1. میکروسوئیچ غلتکی
    2. میکروسوئیچ پروانه ای

    کاربرد میکرو سوئیچ در مایکروفر چیست؟

    میکروسوئیچ ها یکی از لوازم جانبی مایکروویو هستند که درب مایکروفر را قفل می کنند. داخل درب هر مایکروفر یک قلاب تعبیه شده است که با کمک میکرو سوئیچ درب را قفل می کند. در واقع با بسته شدن درب مایکروفر، قلاب و میکروسوئیچ درب مایکروفر با یکدیگر جفت می شوند، به طوری که درب مایکروفر قفل می شود و از رسیدن تشعشعات دستگاه به بدن انسان جلوگیری می کند. معمولاً 3 نوع میکروسوئیچ در داخل هر مایکروویو وجود دارد. عملکرد اصلی میکرو سوئیچ درب مایکروویو اطمینان از بسته بودن درب مایکروویو است.


    علائم خرابی میکرو سوئیچ درب مایکروویو

    علائم خرابی میکرو سوئیچ درب مایکروویو چیست؟ البته در صورت خرابی میکرو سوئیچ درب مایکروفر علائمی وجود دارد و پرسنل تعمیرات می توانند با بررسی در مورد خرابی میکرو سوئیچ درب مایکروفر را تشخیص دهند. چند نمونه از علائم خرابی میکرو سوئیچ درب مایکروویو عبارتند از:

    وقتی مایکروویو روشن می شود جرقه ساطع می شود.
        درب فر به درستی بسته نشده است.
        سوئیچ میکرو با قلاب محکم نمی شود.
        مایکروویو روشن نمی شود
        مایکروویو غذای داخل دستگاه را گرم نمی کند.

    چه عواملی می تواند باعث خرابی میکرو سوئیچ درب مایکروفر شود؟

    چه عواملی می تواند باعث خرابی میکرو سوئیچ درب مایکروفر شود؟ عوامل زیادی وجود دارد که می تواند به درب مایکروویو آسیب برساند. استفاده نادرست از مایکروویو و نگهداری نادرست از این دستگاه می تواند به میکروسوئیچ درب مایکروفر صدمه بزند و علاوه بر آن باعث اختلال در عملکرد مایکروفر شود. بر این اساس برخی از عواملی که باعث آسیب به میکروسوئیچ درب مایکروفر می شوند عبارتند از:

    • باز کردن ناگهانی درب ماکروفر
    • بسته شدن محکم درب ماکروفر
    • ضربه شدید به درب مایکروفر و آسیب به میکروسوئیچ
    • قرار گرفتن میکروسوئیچ درب مایکروفر در معرض آب

    چگونه میکرو سوئیچ درب مایکروویو را تعویض کنیم؟

    یکی از مهم ترین قسمت های مایکروفر میکروسوئیچ است که امکان روشن شدن سایر قسمت های دستگاه پس از بسته شدن کامل درب را فراهم می کند. اگر قطعه پس از بررسی میکروسوئیچ مشخص شد که آسیب دید، باید تعویض شود. تعویض میکروسوئیچ درب مایکروویو بسته به نوع میکروسوئیچ ممکن است کمی متفاوت باشد. اما به طور کلی روش تعویض میکرو سوئیچ درب مایکروفر به شرح زیر است:

    1. برای تعویض میکروسوئیچ درب مایکروویو، ابتدا باید مایکروفر را جدا کرده و قاب بدنه را جدا کنید.سپس باید دستگاه را از برق بکشید.
    2. برای این کار هر دو شاخه را از پریز جدا کنید تا برق از دستگاه خارج شود.
    3. بعد از چند دقیقه درب مایکروفر را بردارید و میکروسوئیچ در را پیدا کنید.

    سخن پایانی

    همینطور که دریافتید لیمیت سوئیچ به عنوان یک دستگاه الکترومکانیکی به شمار می رود  که از یک محرک مکانیکی متصل به یک سری از کنتاکت های الکتریکی تشکیل شده است. زمانی که یک جسم در تماس فیزیکی با محرک قرار می گیرد، حرکت پیستون محرک موجب می گردد تا کنتاکت های الکتریکی درون سوئیچ یا بسته شوند یا باز شوند (برای یک مدار معمولی بسته) شوند. سوئیچ های محدود از حرکت مکانیکی پیستون محرک برای کنترل یا تغییر وضعیت کلید الکتریکی بهره برداری می نمایند.کلید میکروسوئیچ را می توان در دستگاه های برقی مانند مخلوط کن استفاده کرد.این کلید قطع و وصل است ، یعنی وقتی فشار روی بازوی فشار وارد می شود ، قطع و وصل می شود.


    به طور خاص ، ظرف مخلوط کن باز نمی شود تا زمانی که دستگاه روی جای خود کلیک کند.کلید میکروسوئیچ مورد نظر دارای شکل مکعب مستطیلی است. دو شاخه ، یکی در سطح جانبی سمت عرضی و دیگری در سطح افقی طرف طولی. در سطح طرف طولی دیگر ، یک اهرم متحرک دیده می شود که یک دکمه کوچک قرمز رنگ در زیر آن قرار دارد.

    میکروسوئیچ (Micro Switch) در واقع کلیدی است که توسط فشار ، حرکت یا ضربه فیزیکی تحریک می شود و عملیات روشن و خاموش شدن جریان الکتریکی مدار را کنترل می کند.
    این قطعه یک سوئیچ محدود کننده (Limit Switch)  کوچک است در مدارهای الکتریکی استفاده می شود و همچنین به عنوان سوئیچ محدود مکانیکی یا سوئیچ مینیاتور ضربه سریع شناخته می شود. معمولاً یک مکانیسم فنر با سرعت بخشیدن به عملکرد میکروسوئیچ و با کوچکترین ضربه یا تحریک شاسی ، عملکرد مکانیکی مورد نیاز برای تغییر موقعیت کنتاکت ها انجام می شود. ولتاژ و جریان کار و طراحی بازوی میکروسوئیچ (شاسی) با توجه به کاربرد متفاوت خواهد بود.

    میکروسوئیچ چیست در دو مدل مختلف صنعتی و خانگی طراحی ، تولید و به بازار عرضه می شوند. در عملکرد هیچ تفاوتی وجود ندارد اما میکروسوئیچ های صنعتی دارای طول عمر بالاتری نسبت به میکروسوئیچ های داخلی هستند و برای ساخت آنها باید استانداردهای فنی بیشتری رعایت شود. از ویژگیهای بارز میکروسوئیچ این است که حرکت نسبتاً کم دکمه محرک باعث حرکت نسبتاً زیادی در اتصالات الکتریکی می شود که در سرعتهای بالا (صرف نظر از میزان تحریک) اتفاق می افتد. میکروسوئیچ یکی از اجزای سازنده آن است که در پانل های کنترل بخصوص مدارهای کنترل استفاده می شود.


    انواع میکروسوئیچ

    بدیهی است، انتخاب میکروسوئیچ از نظر نوع عملکرد متناسب با کاربرد موردنظر خواهد بود. عملکرد سوئیچ ها بر اساس بخشی که با هدف برخورد می کند، به دو دسته کلی زیر تقسیم می شود:


    1- اهرمی
    2- پیستونی

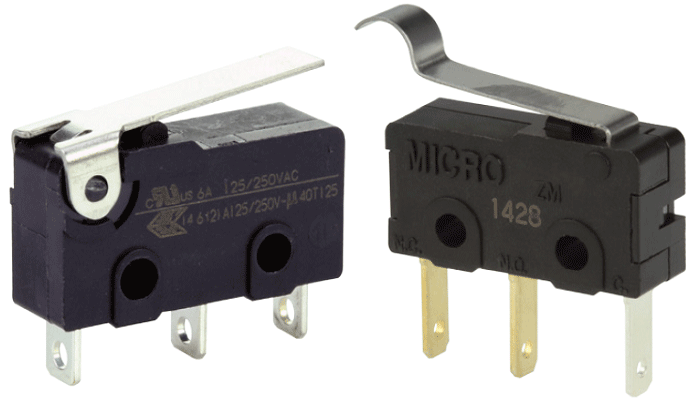

     انواع میکروسوئیچ
    کاربردهای میکرو سوئیچ

    میکروسوئیچ ها در موارد زیر به عنوان حسگر کاربرد دارند:
    •    کنترل ایمنی و استفاده از میکروسوئیچ در آسانسور
    •    شمارش قطعات عبوری
    •    دستگاه های سکه ای
    •    بالا برها
    •    تشخیص انسداد در خط تولید
    •    کنترل نوار نقاله در کارخانه ها
    •    ماشین های برش


    میکروسوئیچ به طور کلی از چهار جزء اصلی زیر تشکیل شده است:

    1. اهرمی که هدف با آن برخورد می کند.هر میکروسوئیچ شامل ساختاری است که کنتاکت ها با ضربه زدن به یک شی یا هدف ، موقعیت خود را تغییر می دهند.
    2. محرک بخشی است که به اهرم متصل شده و حرکت خطی ، عمودی یا چرخشی اهرم را تغییر می دهد تا موقعیت کنتاکت ها را تغییر دهد.
    3. بدنه سوئیچ ، که شامل کنتاکت و شرایط آن است ، توسط اپراتور کنترل می شود.
    4. ترمینال های الکتریکی متصل به کنتاکت های سوئیچ و سیم ها از طریق پیچ های ترمینال به سوئیچ متصل می شوند.


    انتخاب میکروسوئیچ مناسب مستلزم توجه به خصوصیات مکانیکی و پارامترهای عملکرد دستگاهها و عوامل مختلف از جمله اندازه ، نیروی کار ، روش نصب ، دقت و سرعت مورد نیاز است. علاوه بر این ، درجه بندی الکتریکی میکروسوئیچ باید با سیستمی که قرار است کنترل کند مطابقت داشته باشد تا از خرابی ابزار جلوگیری شود.


    مزایا و معایب سوئیچ های کوچک

    میکروسوئیچ دارای مزایای زیادی در طراحی است ، از جمله موارد زیر:

    1. از نظر طراحی مدار معمولاً ساده است.
    2. تقریباً در هر محیط صنعتی به خوبی کار می کند.
    3. دقت و تکرار پذیری بالایی دارند.
    4- این اجزا مصرف برق کمی دارند و به آنها کم مصرف می گویند.
    5. قابلیت سوئیچینگ بارهای القایی زیاد (High-Inductance Load) را دارند.
    6. می تواند برای سوئیچینگ چندین بار استفاده شود.
    7. نصب آن آسان است.
    8. مقاومت فیزیکی خوبی دارند و بنابراین در مکانهای پر خطر قابل اطمینان هستند.
    9. آنها معمولاً کنتاکت های الکتریکی قوی دارند ، به این معنی
    بدون نیاز به رله کنترل ثانویه می توان از آنها برای لیمیت سوئیچ مستقیم جریان های بالا استفاده کرد.
    10. افت ولتاژ کم دارد و در برابر سر و صدای الکتریکی مقاوم است.


    سه مورد از معایب این قطعه پرکاربرد عبارت اند از:

    1.    از آن جا که میکروسوئیچ ها به عملکرد مکانیکی متکی هستند، معمولاً در تجهیزاتی که با سرعت نسبتاً کم کار می کنند، استفاده می شوند.
    2.    این قطعات حسگرهای تماسی هستند، به این معنی که برای فعال شدن نیاز به تماس فیزیکی با هدف دارند.
    3.    ماهیت طراحی مکانیکی آن ها بدین صورت است که دستگاه ها به مرور زمان دچار سایش یا فرسودگی مکانیکی می شوند و در نهایت نیاز به تعویض خواهند داشت.


    نحوه کار میکروسوئیچ

    یک میکروسوئیچ  که گاهی اوقات "کلید مینیاتوری چیست سریع (فنری)" نامیده میشود، یک نوع کلید با اتصال آنی و لحظه ای است که بطور گسترده در ابزار خودرو، صنعت و پزشکی به عنوان سنسور استفاده می شود.

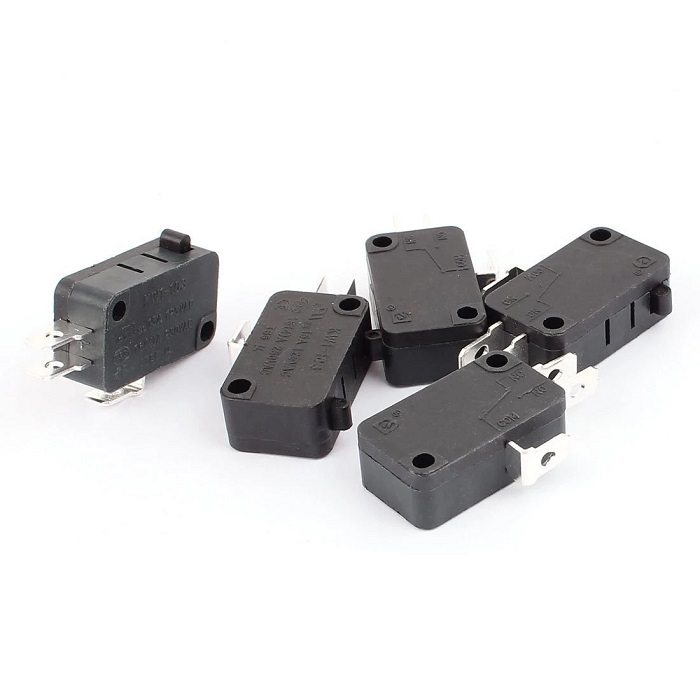

     نحوه کار میکروسوئیچ


    کاربرد میکروسوئیچ ها

    میکروسوئیچ ها یک وسیله همه کاره در رباتیک هستند. میکروسوئیچ ها با توجه به میزان ولتاژ قابل انتقال طبقه بندی می شوند و کاربردهای بسیار متنوعی دارند. یکی از رایج ترین کاربردهای میکروسوئیچ در سوئیچ های سنجش کف در آسانسورها و دستگاه های کپی ، ماوس ها و صفحه کلیدها و همچنین مادربردها برای سوئیچ سریع به حالت دیگر است.

    میکروسوئیچ هایی وجود دارند که می توانند موتورهای کوچک ، لامپ ها و سیم پیچ ها را قطع و وصل کنند. هر کلید مکانیکی از دو قسمت رسانا تشکیل شده است که با اتصال و جدا کردن دو مدار به یکدیگر متصل شده اند. این دو قسمت را کنتاک می نامند. کنتاک علاوه بر رسانایی و مقاومت در برابر خوردگی ، باید دارای سختی متناسب برای مقابله و مقاومت مکانیکی در برابر سایش باشد.
    یکی از بهترین راههای مقابله با قوس الکتریکی در یک سوئیچ افزایش سرعت در هنگام خاموش و روشن شدن است. از فنرهای زیادی برای افزایش سرعت برش و ضربه زدن استفاده می شود.


    به طور کلی میکروسوئیچ متشکل از چهار جزء اصلی زیر است:

    1-    اهرمی که هدف با آن برخورد می کند. هر میکروسوئیچ یک شاسی دارد که با برخورد جسم یا به عبارتی هدف با این شاسی، کنتاکت ها تغییر وضعیت خواهند داد.
    2-    عملگر بخشی است که به اهرم متصل است و حرکت خطی، عمودی و یا دورانی اهرم را به تغییر وضعیت در کنتاکت ها تبدیل می کند.
    3-    بدنه سوئیچ که شامل کنتاکت هاست و حالت آن توسط عملگر کنترل می شود.
    4-    پایانه های الکتریکی که به کنتاکت های سوئیچ متصل شده و سیم ها را از طریق پیچ های پایانه به سوئیچ متصل می کنند.

    برای انتخاب میکروسوئیچ مناسب ، باید به خصوصیات مکانیکی و پارامترهای عملکرد ماشین های مختلف و همچنین عواملی مانند اندازه ، نیروی کار ، روش نصب ، دقت و سرعت توجه کنید.
    علاوه بر این ، برای جلوگیری از خرابی تجهیزات ، رده بندی الکتریکی میکروسوئیچ باید با سیستم کنترل شده مطابقت داشته باشد. میکروسوئیچ ها معمولاً بخشی از مدار فرمان است و به شما امکان می دهد نسخه کنتاکت دستگاه بزرگتر را با یک ضربه فعال یا غیرفعال کنید. البته برخی از میکروسوئیچ می توانند لامپ ها و موتورهای الکتریکی کوچک را نیز به طور مستقیم کنترل کنند.

     به طور کلی میکروسوئیچ متشکل از چهار جزء اصلی زیر است:


    ویژگی های میکرو سوییچ خوب چیست؟

    طول عمر هر میکروسوئیچ نوع کم عملکرد 1 میلیون برابر و بیش از 10 میلیون برابر چرخه کار در مدلهای معمول صنعتی است. میکرو سوئیچ ، الکترونیک ، محرک و غیره آنها سوئیچ های بسیار حساسی هستند که روی طیف وسیعی از دستگاه ها کار می کنند. طول عمر بالای این قطعات و از کار افتادن دیرهنگام میکروسوئیچ باعث پیشرفت چشمگیری در استفاده از آنها در صنعت الکترونیک شد و به سرعت حتی در لوازم خانگی نیز مورد استفاده قرار گرفت.

    یکی از تفاوتهای اصلی میکرو سوئیچ ها با سایر سوئیچ ها ، کوچک بودن آنهاست و به دلیل قرارگیری یک دکمه روی خود میکروسوئیچ ، می توان آنها را در دستگاههای دیگر جابجا کرد. بنابراین می توانید آن را روی دستگاه های مختلف نصب کنید.

    تفاوت دیگر میان میکروسوئیچ ها پاسخ سریع آنهاست که به محض احساس فشار باعث قطع برق می شود. میکرو سوئیچ در همه حالت ها و برای همه پروژه ها قابل استفاده است. در میکروسوئیچ ها ، تفاوت بین جابجایی کوچک محرکی که موقعیت میکروسوئیچ را تغییر می دهد و میزان جابجایی میکروسوئیچ های برقی کنتاکت کاملاً واضح است.
