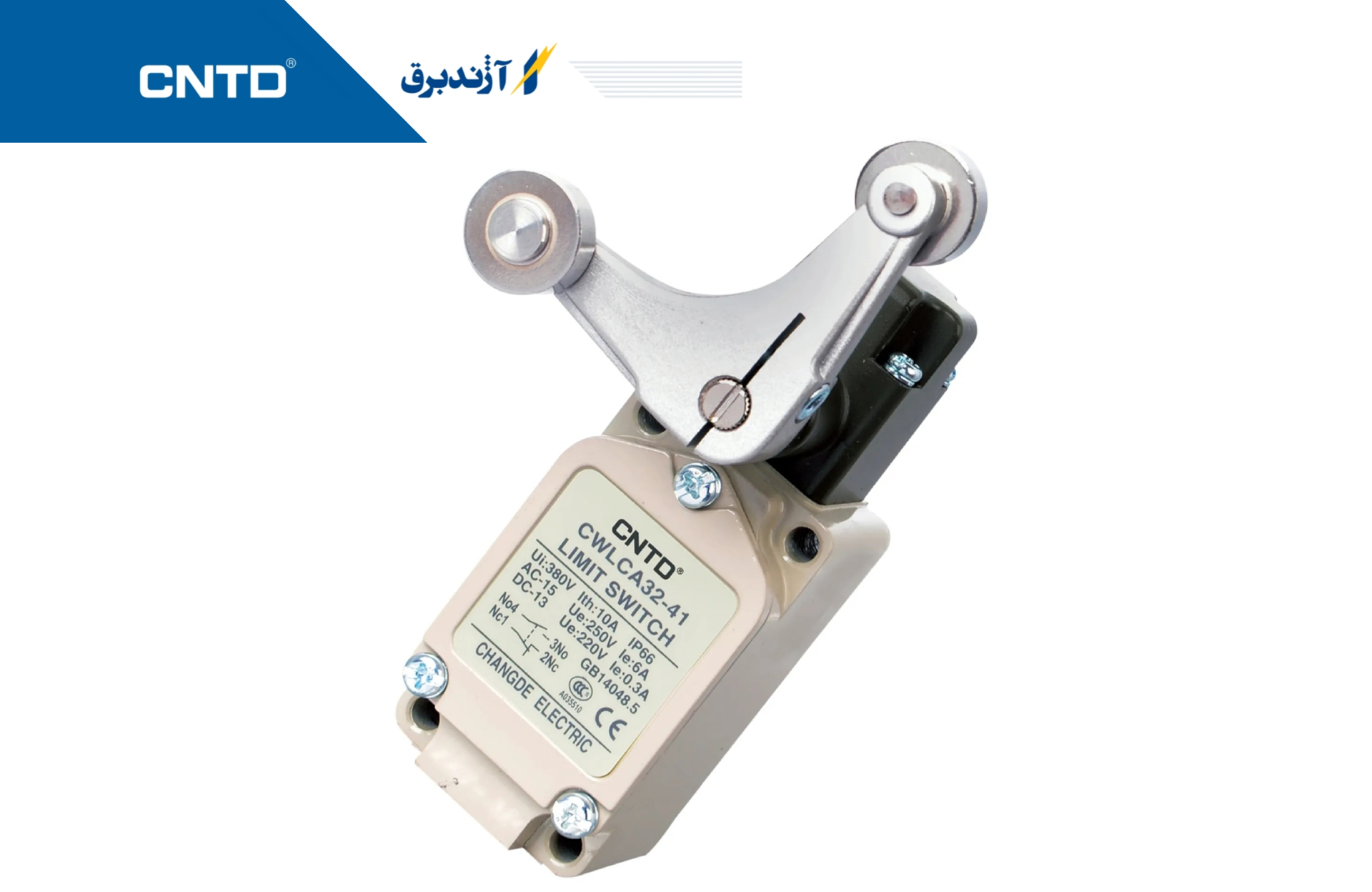

میکروسوییچ قرقره دار دو طرف قفل شو تیپ سنگین CNTD مدل CWLCA32-41
لیمیت سوییچ دو شاخه تیپ سنگین طرح امرنCWLCA32-41 قطعهای از تجهیزات الکترومکانیکی است که با استفاده از قطعات مکانیکی با حضور یک ماده یا شیء شروع به فعالیت میکند. از میکرو سوئیچها برای شمارش قطعه و سایر موارد استفاده میشود. لیمیت سوئیچها معمولاً در تنظیمات صنعتی امکان تشخیص حضور و نزدیکی یا عدم وجود یک ماده یا شیء را دارند. به ليميت سوئیچهایی که در ابعاد کوچک ساخته میشوند ميکروسوئيچ هم گفته میشود.
ساختمان اصلی لیمیت سوئیچها متشکل از یک عملگر ، تعدادی پلاتین ، فنر و بدنه ، جهت محافظت از اجزاء داخلی است . عملگر یا محرک که در قسمت فوقانی قطعه قرار میگیرد ، بر حسب نوع کاربرد به شکلهای گوناگون مثل اهرمی ، فنری ، فشاری و … ساخته میشود و عملکردش به گونهای است که اگر جسمی با آن برخورد کند ، به راحتی تحریک شده ، حرکت میکند و در نتیجه این حرکت ، پلاتینهای داخل کلید تغییر وضعیت میدهند و یک یا چند فرمان را به مدار مخابره میکنند .
از همین رو ، این قطعات کاملاً تحت یک عملکرد مکانیکی اتصالات را قطع و وصل مینمایند . لیمیت سوئیچها قابلیت برگشتپذیری دارند به این معنی که به محض برداشته شدن نیرو از روی آنها ، عملگر به واسطه فنری که در پایه آن به کار رفته است ، مجدد به حالت اولیه خود باز میگردد و پلاتینها را به وضعیت قبلی میرساند .
این لیمیت سوییچ مشابه با لیمیت سوییچ CWLD3 CNTD می باشد و تفاوتشان این است که در میکروسوییچ به جای ساچمه، دارای قرقره های فلزی قفل شو که خلاف جهت می باشد.
