    تولید کننده: CNTD

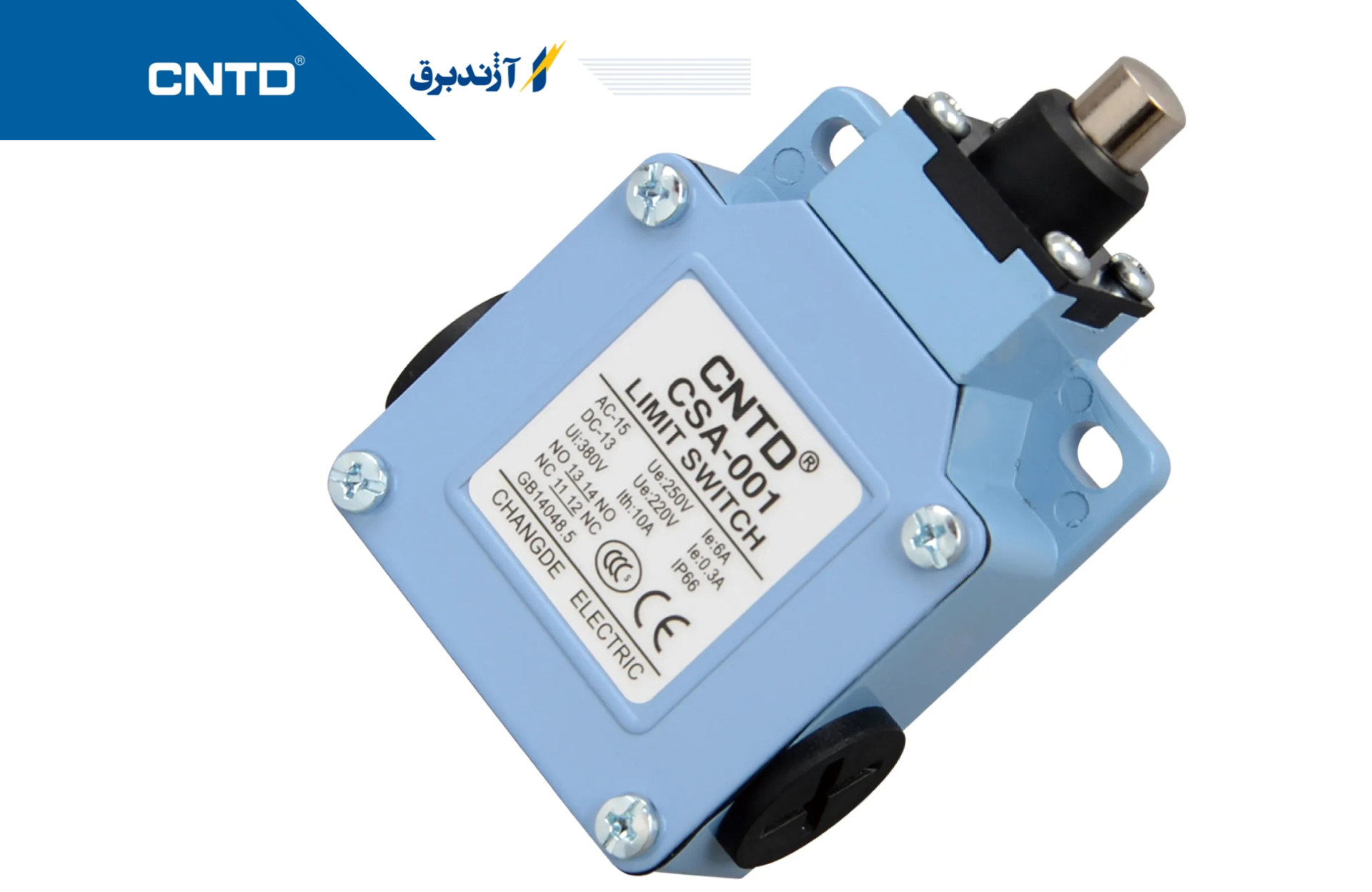

    لیمیت سوئیچ فشاری ساده تیپ پهن مدلCSA-001

    €3010000/00
    شناسه کالا در انبار: CSA-001

    ویژگی های محصول

    1.استحکام مکانیکی بالا، متشکل از پلاستیک فشرده و ریخته گری آلومینیومی
    2.ساختار ضد آب و ضد روغن
    3.جعبه تماس توکار دارای فنر دوبل و عمر مکانیکی طولانی
    4.محرک های مختلف برای کاربردهای مختلف



    مشخصات فنی



    Operation speed

    5mm-0.5m/s

    Operating frequency

    Electical: 30 operations/min

    Contact resistance

    25mΩ max. (initial value)

    Insulation resistance

    100mΩ min. (below 500VDC)

    Dielectric strength

    1000VAC, 50/60 Hz for 1 minute between terminals of the same polarity

    1500VAC, 50/60 Hz for 1 minute between current-carrying and non--current-carrying metal parts

    1500VAC, 50/60 Hz for 1 minute between each terminal and ground

    Vibration

    10-55Hz,1.5mm double amplitude

    Shock

    Mechanical durable: 1, 000m/Sec2 (about 100G'S)

    Malfunction: 300m/Sec2 (about 30G'S)

    Ambient temperature

    Using:-20~+70℃(With no icing)

    Humidity

    <95% RH

    Electrical life

    500,000 operations above

    Degree of protection

    IP65

    Contact

    1NO+1NC



     جریان نامی:





    Rated Voltage

    Noninductive Load (A)

    Inductive Load (A)

    Resistance Load

    Lamp Load

    Inductive Load

    Motor Load

    NC

    NO

    NC

    NO

    NC

    NO

    NC

    NO



    125VAC
    250VAC





    5
    5



    5
    5



    1.5
    1



    0.7
    0.5





    3
    3



    3
    3



    2
    1.5



    1
    0.8

    8VDC

    5

    5

    3

    3

    5

    4

    3

    3

    14VDC

    5

    5

    3

    3

    4

    4

    3

    3

    30VDC

    5

    5

    3

    3

    4

    4

    3

    3

    125VDC

    0.4

    0.4



    250VDC

    0.2

    0.2

    Inrush Current

    N.C: below 24A, N.O: below 12A



    لیمیت سوئیچ چیست؟

    کلید حد یا لیمیت سوئیچ (Limit Switch) قطعه‌ای از تجهیزات الکترومکانیکی است که با استفاده از قطعات مکانیکی با حضور یک ماده یا شی‌ء شروع به فعالیت می‌کند. از میکرو سوئیچ‌ها برای کنترل حد، کنترل حالت، نمایش وضعیت، شمارش قطعه و سایر موارد استفاده می‌شود. لیمیت سوئیچ‌ها معمولاً در تنظیمات صنعتی امکان تشخیص حضور و نزدیکی یا عدم وجود یک ماده یا شی‌ء را دارند. به ليميت سوئیچ‌هایی که در ابعاد کوچک ساخته می‌شوند ميکروسوئيچ هم گفته می‌شود.

    مشخصات فنی لیمیت سوئیچ

    Actuator: عملگر یا محرک است که جسم مورد نظر با آن برخورد می کند.

    Operating Head: پوششی است که منجر به حرکت عملگر یا تغییر در کنتاکت ها می شود.

    Switch Body: کنتاکت های NO (در حالت عادی-باز) و NC (در حالت عادی-بسته)، در این محل قرار می گیرند.

    لیمیت سوئیچ های معمولی دارای دو کنتاکت NO و NC هستند که به آنها Single Pole می گویند و انواع دیگر آن دارای چهار کنتاکت هستند که به آنها Double Pole می گویند. همچنین کنتاکت لیمیت سوئیچ ها به ولتاژ AC و DC و یا هر دو متصل می شوند.

    این تجهیزات در ابتدا به منظور محدود نمودن حرکت اجسام استفاده شدند و به همین خاطر به کلیدهای محدود کننده یا لیمیت سوئیچ ها معروف شدند.



    ساختار لیمیت سوئیچ

    لیمیت سوئیچ ها از ۴ قسمت اصلی تشکیل شده اند:

    اهرم یا عملگر (Actuator)

    نیرو و حرکت دریافتی از جسم، از طریق اهرمِ لیمیت سوئیچ و از طریق پیستون یا پلانجر داخلی  (Internal Plunger) به سوئیچ داخلی منتقل می شود.

    انواع اصلی اهرم ها عبارتند از رولر (غلتکیroller )، لِوِر (اهرمیlever )، پلانجر (پیستونیPlunger ) و میله انعطاف پذیر .(Flexible rod)

    بدنه یا کاور سوئیچ (Cover)

    بدنه یا کاور سوئیچ نوعی بسته بندی لاستیکی برای مهر و موم کردن و حفاظت از اتصالات بین پوشش و سوئیچ کِیس است.

    سوئیچ داخلی (Built-in Switch)

    سوئیچ داخلی می تواند به سرعت از طریق مکانیزم عمل سریع خود  (Snap-action mechanism) قطع و وصل شود. حرکت یا نیروی خارجی فنر متحرک را معکوس می کند و کنتاکت متحرک را از کنتاکت NC به کنتاکت NO (یا برعکس) حرکت می دهد.

    سوئیچ کِیس (Switch Case)

    برای حفاظت از سوئیچ داخلی از یک قاب (کِیس) استفاده می شود. این کیس ها از جنس فلز یا رزین ساخته می شوند، تا استحکام مکانیکی بیشتری داشته باشند.



    کاربرد لیمیت سوئیچ‌ها

    لیمیت سوئیچ‌ها به دلیل استحکام، سهولت در نصب و عملکرد قابل اعتماد، برای تشخیص وجود یا عدم وجود، عبور، موقعیت و پایان حرکت یک شیء استفاده می‌شوند. به طور مثال می‌توان به نوارهای نقاله، ماشین‌های تراش خودکار، بالابرها، جرثقیل‌ها و ماشین‌های برش اشاره کرد. به طور کلی در اکثر ماشین‌هایی که کنترل حرکت ابعادی در آن‌ها مورد نیاز است می‌توان از لیمیت سوئیچ استفاده کرد.

    به‌طور کلی لیمیت سوئیچ‌ها در موارد زیر کاربرد دارند:

    شمارش قطعات عبوری از یک نقطه

    بالابرها

    تشخیص انسداد در خط تولید

    کنترل نوار نقاله در کارخانه‌ها

    ماشین‌های برش

    کنترل ایمنی آسانسورها





    • این میکروسوییچ سرعت عمل كرد بالا ۰.۵mm-۵۰cm/sec
    • توانائي عمل در محيط  ۱۰-~۷۰+درجه سانتیگراد
    • توانائي عمل در محيط با رطوبت %۹۵
    • داراي كنتاكت NO+NC
    • داراي كلاس IP۶۵
