    تولید کننده: CNTD

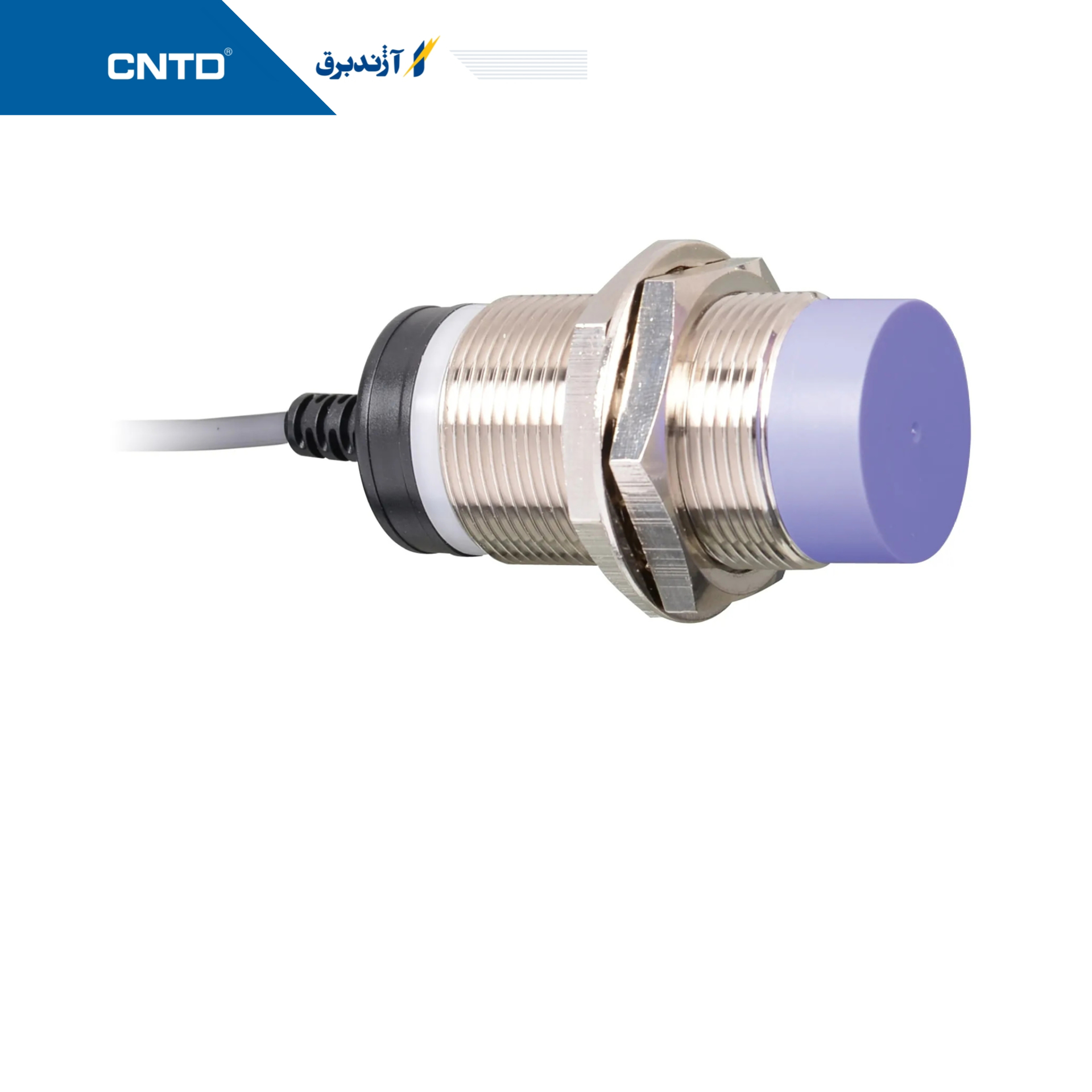

    سنسور القایی استوانه ای قطر 30mm فاصله دید 25mm خروجی NPN NO+NC مدل CJY30S-25NC

    7,880,000/00ريال
    12-24VDC (10-30VDC) NPN NO+NC
    شناسه کالا در انبار: CJY30S-25NC



    یکی از سنسورهایی که بسیار در صنعت پر کاربرد هستند و نامش را زیاد می شنویم، سنسور القایی است.



    ویژگی های محصول

    فاصله حسگر طولانی (1.5 تا 2 برابر فاصله حسی تضمین شده در مقایسه با مدل های موجود)

    طول عمر طولانی و قابلیت اطمینان بالا، نصب آسان، قیمت اقتصادی

    نشانگر وضعیت LED قرمز

    ساختار حفاظتی IP67 (استاندارد IEC)

    مدار حفاظت از ولتاژ، مدار حفاظت از اضافه جریان

    مشخصات فنی

    محدوده تشخیص: 12mm

    قطر سنسور: 30mm

    ولتاژ تغذیه:

    12-24VDC (10-30VDC)

    فرکانس پاسخ: 100Hz

    حالت خروجی: NPN NO+NC

    نوع ارتباط: سیم

    جریان نشتی:

    Max.10mA

    تاثیر دما:

    Max. ±10% for sensing distance at ambient temperature 20℃

    ولتاژ قابل تحمل:

    1500VAC 50/60Hz for 1minute

    محدوده دمای محیط: منفی 25 الی مثبت 70 درجه سانتی گراد بدون یخ زدگی

    محدوده رطوبت محیط:

    35~95%RH



    سنسور القایی چیست؟


    سنسورهای القایی سنسورهای بدون تماس هستند که اساسا بر مبنای مدارهای مغناطیسی بنانهاده شده اند، از این رو به آنها سنسورهای الکترومغناطیسی نیز می گویند. این سنسور ها  تنها در مقابل فلزات عکس العمل نشان می دهند و می توانند فرمان مستقیم به رله ها، شیرهای برقی، سیستمهای اندازه گیری و مدارات کنترل الکتریکی ارسال نمایند.



    روش کار سنسور القایی

    به این صورت است که یک میدان الکترو مغناطیسی AC توسط بوبین سنسور ایجاد می شود زمانی که فلز در این میدان قرار گیرد در سطح فلز جریانهای گردابی القا می شود. این جریانهای گردابی منجر به ایجاد میدان مغناطیسی می شوند که جهت آن عکس میدان مغناطیسی ایجاد شده توسط سنسور است. بنابراین موجب ایجاد تلفات در مدار استیلاتور سنسور می شوند که در نتیجه دامنه نوسانات اسیلاتور کاهش می یابد.

    به عبارت دیگر هر چه فلز به سنسور نزدیک تر شود و بیشتر در میدان مغناطیسی آن قرار گیرد انرژی بیشتری از اسیلاتور میگیرد تا حدی که این کاهش دامنه نوسانات اسیلاتور موجب تغییر وضعیت خروجی سنسور میشود و بدین ترتیب سنسور وجود فلز را تشخیص می دهد. این اصل به نام ECKO principle (Eddy Current Killed Oscillator) معروف است. برخی سنسورهای القایی به جای اینکه خروجی دیجیتال داشته باشند خروجی آنالوگ دارند که فاصله قطعه نسبت به سنسور را به صورت سیگنال آنالوگ اعلام می کنند. هر چه سنسور ابعاد بزرگتری داشته باشد فاصله دید آن نیز بیشتر است.



     روش کار سنسور القایی

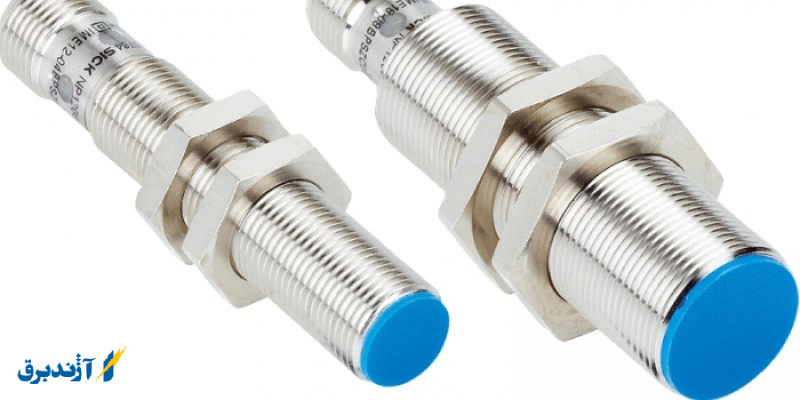

    اجزای سنسور القایی

    چهار بخش خارجی اصلی یک سنسور القایی عبارتند از بدنه سنسور، صفحه سنسور، چراغ نشانگر و انتهای کابل یا انتهای رابط کابل. داخل بدنه حسگر جایی است که مداری که باعث کارکرد سنسور می‌شود قرار دارد. قسمت فیس بخشی از حسگر است که اهداف را تشخیص می‌دهد. چراغ نشانگر معمولاً نزدیک جایی است که کابل به سنسور وصل می‌شود. هنگامیکه هدف در محدوده حسگر حسگر قرار دارد، چراغ نشانگر روشن می‌شود. کابل سنسور دارای سه سیم رنگی مختلف قهوه‌ای، آبی و مشکی است. این سنسورها با کابلی در دسترس هستند که از قبل وصل شده است یا می‌توانند یک رابط داشته باشند که کابل روی آن پیچ می‌شود.



    کاربرد سنسورهای القایی

    امروزه تقریبا نمی توان اتوماسیون صنعتی را بدون استفاده از سنسور القایی تصور کرد. از سنسورهای القایی برای تشخیص موقعیت اجسام فلزی، در صنایع الکترونیک، مکانیک، اتومبیل، پلاستیک یا مواد غذایی و دیگر صنایع، استفاده می شود.

    سنسورهای القایی اغلب در کاربردهایی که نیاز به دقت، ایمنی و قابلیت اطمینان بالا دارند، استفاده می شوند و اغلب در شرایط محیطی سخت به کار می روند. سنسورهای القایی کاربردهای بسیاری فراوانی در صنایع مختلف از جمله اتوماسیون صنعتی دارند. برخی از کاربردهای سنسورهای القایی عبارت اند از:

    • خطوط تولید
    • خطوط مونتاژ
    • بسته بندی
    • تشخیص موقعیت
    • تشخیص حرکت
    • کنترل حرکت
    • تشخیص دور موتور
    • قالب تزریق پلاستیک
    • کاربردهای دریایی
    • صنعت خودرو
    • تشخیص موقعیت و حرکت قطعات فلزی با سرعت حرکت بالا
    • مورد استفاده در زمینه های پزشکی به عنوان مثال برای MRI
    • مورد استفاده در سنسورهای راهنمایی و رانندگی
