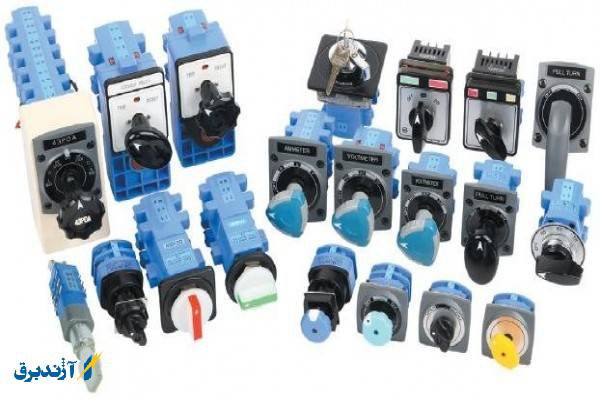

کلید سلکتوری و یا گردان چیست؟

یکی از انواع کلیدهای مورد استفاده در صنایع مختلف، کلید سلکتور است. این سوئیچ ها برای اولین بار در دهه 1980 مورد استفاده قرار گرفتند. ساختار اولیه این کلیدها به شکل پین بود و سپس به تدریج شکل کلیدهای امروزی را به خود گرفت. طراحی اولیه این سوئیچ ها در انگلستان معرفی شد. امروزه از این کلیدها بسیار استفاده می شود. در این مقاله به معرفی کلیدهای سلکتوری یا گردان و کاربردهای آن می‌پردازیم.

کلید برق دو عملکرد دارد، کاملا روشن (با بستن کنتاکت های آن) یا کاملاً خاموش (با باز کردن کنتاکت های آن). هنگامی که کنتاکت های کلید بسته می شوند، کلید یک مسیر بسته برای جریان  ایجاد می کند و از این رو برق بار را تامین می کند. به طور کلی سوئیچ وسیله ای است که باعث تغییر حالت ایجاد آن می شود که باعث قطع یا وصل شدن و همچنین تغییر حالت مدار الکتریکی می شود. از آنجایی که سیستم روشنایی در تمامی اماکن عمومی و خصوصی بسیار حائز اهمیت است، در تولید و طراحی تمامی این عناصر و تولید این وسایل با ویژگی های منحصر به فرد باید استانداردهای لازم و اصول ویژه ای در نظر گرفته شود.

از آنجایی که کلید و پریز ارتباط مستقیمی با برق دارند، در تولید آنها باید تمامی نکات ایمنی در نظر گرفته شود. کلیدهای برق انواع مختلفی دارند برخی از کلیدها به دلیل استفاده در مکان های باز و مرطوب ضدآب طراحی می شوند و همچنین از سوکت های کریستالی در مکان های عمومی استفاده می شود تا دکوری شیک و مجلل مطابق با سلیقه افراد داشته باشد. سوئیچ ها در مصارف مختلف خانگی، صنعتی، نظامی و ... کاربرد دارند. در برخی موارد که از کلیدزنی چند جهته استفاده می شود (مانند سیم کشی ساختمان)، دو یا چند ترانسفورماتور به یکدیگر متصل می شوند تا بتوان بار را بیش از یک مکان کنترل کرد.

انواع کلید گردان

کلید گردان فن کویل و اجاق گاز دارای لوازم جانبی و ویژگی های منحصر به فردی برای کاربردهای مختلف هستند. هر کدام از این کلیدها در بخشی از صنعت کاربرد خاصی دارند.این کلیدها برای تامین برق دستگاه های مختلف صنعتی برای جلوگیری از قطعی ناخواسته و سایر شرایط استفاده می شوند. این کلیدها با توجه به شرایط و ویژگی های خاصی که برای آن طراحی شده اند مورد استفاده قرار می گیرند و برق کاران صنعتی از این کلیدها برای تنظیم و برقراری برق مورد نیاز دستگاه ها و ماشین آلات مختلف استفاده می کنند.به طور کلی این کلیدها ایمنی فرآیند تولید را افزایش داده و از آسیب های مختلف ناشی از جریان الکتریکی جلوگیری می کنند.

انواع کلیدهای صنعتی

یکی از ساده ترین راه ها برای کنترل وسایل برقی استفاده از انواع کلید و پریز صنعتی است. بسته به اینکه کلیدهای برق صنعتی در کجا و برای چه منظوری استفاده می شوند، به روش های مختلفی ساخته می شوند. مکانیسم کار این کلیدها متفاوت است و در دسته بندی های مختلفی تولید می شوند.عمل تغییر حالت کلیدهای صنعتی از نیروی مکانیکی ناشی می شود.بسته به اینکه این نیروی مکانیکی مستقیماً به کلید وارد شود یا از طریق انرژی های دیگر مانند برق، آنها را می توان به سه دسته تقسیم کرد: کلیدهای ساده یا کلیدهای دستی، کلیدهای ترکیبی و کلیدهای حفاظتی که عبارتند از:

کلیدهای ساده:

(کلید اهرمی، کلید گردان، کلید زبانه، کلید انتخاب، کلید گردان) این نوع کلیدها برای تغییر حالت نیاز به انرژی مکانیکی دارند که مستقیماً روی خود کلید انجام می شود. این کلیدها به صورت یک پل، دو پل، سه پل و غیره ساخته می شوند و از نظر ساختار، جداسازی و اتصال ولتاژ و کلیدهای ترکیبی ( هادی، کلید محافظ موتور، کلید اتوماتیک، به چند دسته تقسیم می شوند. کلید مینیاتوری کلید فیوز و کلیدهای سه فاز).

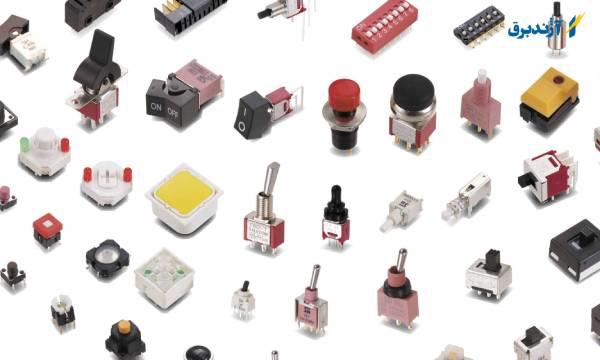

انواع کلیدهای مکانیکی

بسته به عوامل مختلفی از جمله نحوه عملکرد (کلیدهای دستی، محدود و کاربردی)، تعداد کنتاکت ها (کلیدهای تک تماسی و کلیدهای چند کنتاکتی)، تعداد پل ها و مسیرها، نوع عملکرد و ساختار (دکمه) ، اهرم، گردان، جوی استیک و غیره)، وضعیت (کلیدهای موقت و کلیدهای قفل) و غیره. کلیدهای مکانیکی را می توان به دسته های مختلفی تقسیم کرد.بسته به تعداد پل ها و راه ها، سوئیچ ها به انواع زیر تقسیم می شوند:

1- کلید پل یک طرفه:

این کلید دارای یک کلید قطع کننده اولیه است که از یک کنتاکت ورودی و یک کنتاکت خروجی تشکیل شده است. این کلید می تواند یک مدار واحد را وصل و قطع کند و آن را خاموش و روشن کند. کنتاکت های تک پل یک طرفه می توانند به یکی از دو روش معمولی باز و به طور معمول بسته باشند.

2- کلید پل دو راهه یک طرفه:

این کلید دارای سه ترمینال است که یک کنتاکت برای ورودی و دو کنتاکت برای خروجی است. یعنی این سوئیچ از دو حالت ON و یک حالت OFF تشکیل شده است. در اکثر مدارها از این نوع کلیدها برای تغییر جهت اتصال ورودی بین دو گزینه خروجی استفاده می شود.

3-کلید یک راهه با دو پل

این کلید نوعی کلید است که از چهار ترمینال شامل دو کانکتور ورودی و دو کانکتور خروجی تشکیل شده است. کلید یک راهه دو پل به طور جداگانه عمل می کند و همزمان قطع یا اتصال را انجام می دهد. این سوئیچ تنها یک موقعیت عملیاتی دارد، اما می تواند دو کنتاکت را همزمان فعال کند، به طوری که هر کنتاکت ورودی به کنتاکت خروجی مربوطه متصل شود.

4- کلید دو طرفه

این کلید یک کلید دوگانه (خاموش و روشن) است که از دو موقعیت عملیاتی تشکیل شده است. سوئیچ دو طرفه دارای دو پل شش پین شامل دو کنتاکت ورودی و چهار کنتاکت خروجی است که به صورت جداگانه کار می کنند و به طور همزمان کار می کنند. دو کنتاکت ورودی در یک مورد به یک مجموعه از کنتاکت های خروجی و در حالت دیگر به مجموعه دیگری از کنتاکت های خروجی متصل می شوند.

سوئیچ های اتوماتیک (در دسته دژنکتور‌ها قرار دارند):

برای نگهداری بهتر روشنایی و تاسیسات برق صنعتی، از سیم، کابل و ماشین آلات در برابر اضافه بار و جریان اتصال کوتاه، فیوز، کلید و کلید اتوماتیک استفاده می شود. اما نکته این است که اولاً فیوزها همیشه نمی توانند در انواع مختلف شبکه ها حفاظت محلی و انتخابی را به طور کامل و بدون خطا انجام دهند و ثانیاً در یک شبکه سه فاز وقتی جریان زیاد است اغلب لازم است سه تا را قطع کرد. فازها به یکباره ضروری است و به همین دلیل همیشه نمی توان از فیوز و کلید به طور همزمان استفاده کرد، همچنین در برخی موارد لازم است مانند یک بار جریان، از شبکه های توزیع جدا شود. (ولتاژ) برمی گردد یا ولتاژ به زیر حد مجاز می رسد، مدار به طور خودکار قطع شده و آلارم های لازم را روشن می کند.

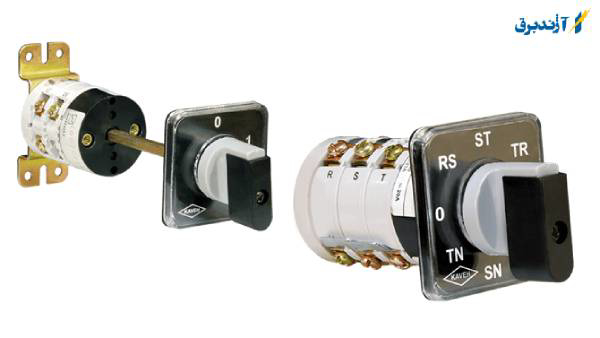

 کلید گردان

همانطور که در بالا ذکر شد کلیدهای مکانیکی از نظر عملکرد و ساختار به دو دسته تقسیم می شوند: دکمه ای، اهرمی، جوی استیک و گردان. کلیدهای گردان برای اتصال یک خط به یکی از چندین خط دیگر استفاده می شود. کلید گردان نوعی کلید برق صنعتی برای قطع و وصل جریان است. کلید گردان کلیدی است که با چرخاندن مدار، عملکرد آن را کنترل می کند. این کلید از یک بازوهای محوری و تماسی تشکیل شده است و با چرخش محور کلید در جهت عقربه های ساعت یا خلاف جهت عقربه های ساعت، کنتاکت ها موقعیت خود را تغییر می دهند.

این دسته از کلیدها یکی از پرکاربردترین کلیدها در تابلوهای برق به حساب می آیند که فقط برای اتصال و قطع مدارهای برق استفاده می شود و عموماً به صورت کلید گردان ساخته می شود. در صورت لزوم، کلید گردان می تواند جریان الکتریکی را با کمک نیروی دست خاموش یا روشن کند و در برابر تغییرات جریان بسیار مقاوم است. این محصول معمولا برای ولتاژ پایین استفاده می شود. کلیدهای گردان از مواد رسانای مقاوم در برابر خوردگی ساخته شده اند. با چرخاندن شفت، نقاط تماس توسط کامها باز یا بسته می شوند.

کلید گردان را می توان برای قطع، سوئیچ و به حرکت درآوردن جریان الکتریکی و کنترل موتورها استفاده کرد.زمینه کاربرد انواع کلیدهای گردان خطوط تولید انواع قطعات و دستگاه های صنعتی می باشد. سوئیچ های گردان با لوازم جانبی و ویژگی های خاص برای کاربردهای مختلف طراحی شده اند. هر یک از این سوئیچ ها در بخشی از صنعت استفاده می شود. از این کلیدها برای تامین برق دستگاه های مختلف صنعتی برای جلوگیری از وقفه های ناخواسته و موقعیت های مشابه استفاده می شود.

نمونه هایی از این سوئیچ ها عبارتند از انتخابگرهای تابلویی در کنتورهای الکتریکی، انتخابگرهای کانال در دستگاه های ارتباطی و انتخابگرهای برد در رادیوهای چند بانده. کلیدهای گردان از یک یا چند کنتاکت متحرک (شستی) و بیش از یک کنتاکت ثابت تشکیل شده اند. کلید گردان برای تغذیه دستگاه ها و خطوط تولید در کارخانه ها و مراکز صنعتی استفاده می شود. کلیدهای گردان مختلفی برای موقعیت ها و ولتاژهای مختلف طراحی و تولید می شوند. این سوئیچ ها با آرایش متفاوتی از کنتاکت ها عرضه می شوند. مانند یک پل ۱۲ طرفه، ۳ پل ۴ طرفه، ۲ پل ۶ طرفه و ۴ پل ۳ طرفه. کلیدهای گردان برای قطع و وصل مدارها و منابع برق، کلیدهای دو طرفه (برق شهری و ژنراتورها)، کلیدهای چند فاز (لیمیت سوئیچ)، کلید آمپرمتر، کلید ولت متر و کلید فاز موتور مانند ستاره مثلث و ....کلیدهای گردان از مواد رسانا مقاوم در برابر خوردگی ساخته شده اند.

با چرخاندن شفت، نقاط تماس توسط کام ها باز یا بسته می شوند. اغلب اوقات، تعدادی کام ها روی یک قطب وجود دارد که همزمان چندین جفت کنتاکت را تغییر می دهد یا جایگزین می کند. نکته ای که در مورد این سوئیچ ها باید به آن توجه شود این است که این کلیدها فقط عملکرد قطع و وصل را دارند و برای مواردی استفاده می شوند. مانند سیستم های سوئیچینگ، توزیع و تغییر. از آنجایی که استفاده از آن آسان و ارزان است، کلید گردان طرفداران زیادی دارد. کلید گردان را می توان برای قطع، سوئیچ و به حرکت درآوردن جریان الکتریکی و کنترل موتورها استفاده کرد. زمینه کاربرد انواع کلیدهای گردان خطوط تولید انواع قطعات و دستگاه های صنعتی می باشد.

اینترلاک سوئیچ گردان چگونه کار می کند؟

برخی از کلیدهای گردان به نام سوئیچ های ایمنی که دارای دسته زرد و قرمز هستند نیز می توانند حالت اینترلاک داشته باشند و معمولاً اینترلاک طوری نصب می شود که درب پانل زمانی که کلید در حالت خاموش است باز شود. از طرفی این کلیدها دارای ویژگی قفل بودن و علامت گذاری در حالت قطع شده هستند.به همین دلیل تنها زمانی می توان روی تجهیزات داخلی پنل کار کرد که سوئیچ در حالت OFF باشد. کلیدهای ایمنی از نوعی هستند که تحت بار نامی قطع می شوند و باید بتوانند جریان بزرگترین موتور الکتریکی شبکه را در حالت روتور قفل شده قطع کنند.

 انواع کلید گردان

کلیدهای گردان بر اساس نوع عملکردشان دسته بندی می شوند: کلید گردان یک طرفه، کلید گردان دو طرفه، کلید گردان تک فاز چپ به راست، کلید گردان سه فاز چپ به راست، گردان مثلثی شکل ستاره ای سوئیچ، کلید گردان دالاندر تقسیم بندی می شوند: کلید (برای موتورهای الکتریکی دالاندر)، کلید گردان برای ولت متر و کلید گردان برای آمپرمتر. کلیدهای گردان ارائه شده توسط کلید گردان برای ایجاد یا توقف عملیات به صورت متوالی با چرخاندن کلید در موقعیت های مختلف استفاده می شوند.

این محصول می تواند مدارهای سه فاز 400 و 80 ولت و مدارهای 120 ولت را به طور همزمان کنترل کند. هر نوع کلید گردان برای شرایط و موقعیت های خاص طراحی شده است. برق کاران صنعتی از این کلیدها برای تنظیم و نگهداری برق مورد نیاز دستگاه ها و ماشین های مختلف استفاده می کنند. این کلیدها ایمنی فرآیند تولید را افزایش داده و از آسیب های مختلف ناشی از جریان الکتریکی جلوگیری می کنند. انواع مختلفی از لوازم جانبی برای کلیدهای گردان موجود است. به عنوان مثال، تعداد دستگیره های دستی یا پیچی  یا بدون صفحه، انواع مختلف صفحه، صفحات منفرد یا بدون برجسته، سوئیچ های اضافی، پوشش ها و کیت های نصب را افزایش می دهد.

اخرین کلام

هنگام خرید کلید گردان ابتدا باید با توجه به جریان تقریبی کلید، تنوع کلیدهای مورد نیاز، ملاحظات اقتصادی، محل استفاده و درجه حفاظت مورد نیاز، سری کلید گردان را انتخاب کرد: سری T گردان سوئیچ ها در محدوده 12 تا 12 A و 40 آمپر هستند. این سری علاوه بر ظاهر زیبا و مطلوب، از محافظت بالایی نیز برخوردار است، به طوری که قطعات اتصال و جدا کننده دارای ضریب حفاظتی IP65 (محافظت کامل در برابر گرد و غبار و محافظت در برابر پاشیدن آب تحت فشار از هر طرف می باشد. ) بدنه سوئیچ و ترمینال ها دارای ضریب حفاظتی IP20 هستند (ترمینال ها با روکش محافظت می شوند).
