معرفی انواع جنس بدنه تابلو برق
بدنه تابلو برق ها از نظر جنس دارای انواع مختلفی می باشند.افرادی که اقدام به طراحی تابلوبرق می کنند، می بایست مطلع باشند از چه جنس بدنه ای برای کدام تابلو برق استفاده نمایند. جنس بدنه تابلو برق ها با هم متفاوت اند و هر کدام کاربرد های منحصر به فردی دارند .استفاده از نوع فلزی یا پلاستیکی تابلو برق با توجه به محیط و نظر ناظر پروژه انجام می شود. هرکدام از این تابلوها ویژگی ها و کارایی خاص خود را دارند. تابلوهای پلاستیکی با توجه به کارایی، نحوه نصب و شکل ظاهری از انواع مختلفی برخوردار اند.
تعریف ساده ای که می توان برای جنس تابلو برق گفت چنین است که تابلو برق یک محفظه جهت قرارگیری ادوات برقی و الکترونیکی همچون انواع کلید‌ها، قطعات کنترلی، تجهیزات حفاظتی، نمایشگرها و … می باشد. تابلو برق‌ها معمولا بر حسب ولتاژ کاریشان تقسیم بندی می شوند که می توان آن‌ها را به ولتاژ پایین یا فشار ضعیف که کمتر از 1000 ولت برق دارند، فشار متوسط که از 1000 تا 36000 ولت برق دارند و تابلو برق های فشار قوی که بیشتر از 36000 ولت برق دارند، تقسیم بندی کرد.
به طور کلی هر تابلو برق از واحدهای عملیاتی متفاوتی برخوردار می باشد که هر کدام از این قسمت ها برای انجام یک هدف خاص از اجزای مکانیکی و الکتریکی متفاوتی شامل می شود. بنابراین یک تابلوی برق می بایست متناسب با هدف و کاربرد خاص آن، مطابق با استانداردها طراحی گردد.
اسکلت تابلو برق :
از تجهیزاتی است که برای نصب قطعات برقی می باشد که اغلب با رنگ الکترواستاتیک و از جنس فولاد تولید می گردد و در صنایع غذایی از جنس استیل می باشد و معمولا با رنگ و استاندارد RAL7032 و رنگ طوسی است.در کارخانه های مرتبط به تولید لبنیات از تابلو برق استیل بهره برداری می گردد و جهت نگهداری در برابر برق گرفتگی و همچنین زیبایی بیشتر روبند استفاده می شود.
انواع تابلو از نظر جنس
بدنه تابلو برق ها به چند دسته تقسیم می گردد که از جمله آن ها می توان به تابلو برق های فلزی، کامپوزیت، پلاستیکی، پلی کربناتی و…. اشاره کرد که هر کدام یک از این تابلو برق ها کاربرد های مجزایی دارند. در محیط های مختلفی نصب می شوند و ویژگی های متفاوتی با یکدیگر نیز دارند.
تابلو برق پلاستیکی یا پلی‌کربنات
تابلو برق پلاستیکی از موادی که جهت ساخت بدنه تابلو برق مصرف می گردد. این نوع تابلو برق ها از ترکیب رزین‌های ترموپلاستیک و الیاف کربن تولید می گردد. تابلو برق های پلی‌کربناتی سبک می باشد و در مقابل خوردگی مقاومت بالایی دارند، که جهت محیط های شرجی و با رطوبت بالا می توانند گزینه مناسبی اند. البته در مقابل این مزایا ها، تابلو برق‌های پلی‌کربناتی در مقابل حرارت و اشعه UV بسیار آسیب پذیر می باشند.
تابلو برق از مواد کامپوزیت
نسل جدیدتر بدنه های تابلو برق از مواد کامپوزیت می باشد که از ترکیب الیاف شیشه و رزین پلاستیکی تولید می گردد. این تابلو برق ها در برابر حرارت، اشعه‌های UV، خوردگی و زنگ زدگی بسیار مقاوم بوده و طول عمر بالاتری نسبت به دو جنس دیگر دارند. همچنین این مواد عایق الکتریسته نیز می باشد که خطر اتصالی کردن و برق گرفتگی را از بین می برد.
- تابلو برق از جنس فولاد ضد زنگ و فولاد کربن
این نوع تابلو برق ها از نظر خوردگی بسیار مقاوم است، ضد زنگ اند و در شرایط مرطوب و شرجی مناسب است و نیز مقاومت بالایی در برابر مواد شیمیایی دارد. از این جهت در محیط های پزشکی، داروسازی و صنایع غذایی و مناطق با شرایط جوی خاص مناسب می باشد.
تابلو برق آلومینیومی
این تابلو برق بسیار سبک و مقاوم می باشد، انعطاف پذیر و در برابر خوردگی مقاوم می باشند و تحمل بالایی دارد و از آنجایی که قیمت آلومینیوم بسیار پایین هست از مدل های بسیار با صرفه و محبوب می باشد.

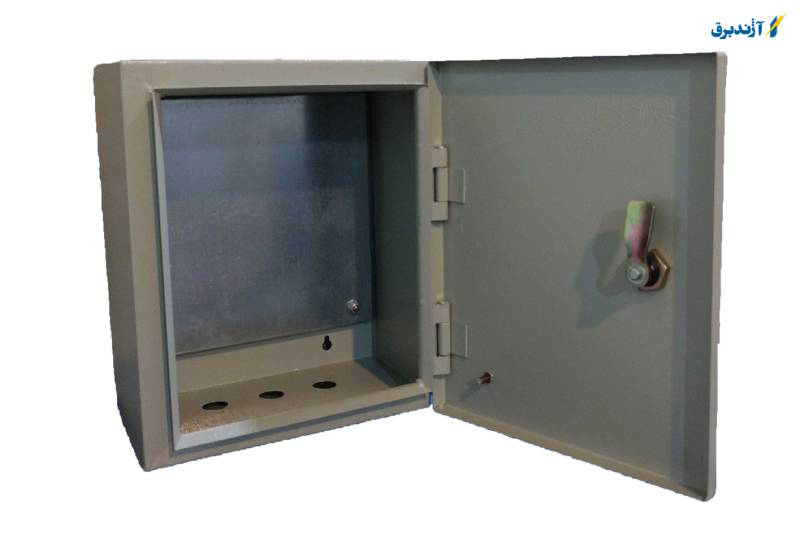

جنس بدنه تابلو برق از نوع فلزی:
این تابلوها از بدنه ای که جنس فلز دار برخوردار اند. فلزاتی که به وسیله رنگ الکترواستاتیک، رنگ آمیزی می گردد. بعضی از تابلو های برق فلزی نیز به وسیله ورقه های گالوانیزه ساخته می شوند. اغلب تابلو های برق فلزی را در فضا های باز نصب می کنند.
زیرا این تابلو ها به علت داشتن ورقه های استیل ضد زنگ، برای محیط های مرطوب و محیط های اسیدی مناسب می باشند. انواع تابلو برق ساختمان فلزی یک مزیت بسیار خوبی که دارند شکل پذیری و انعطاف فلز است. که سبب می شود تابلو برق های بزرگ و کوچک را به راحتی در ابعاد مختلفی طراحی و تولید کرد.
تابلو برق استیل چیست؟
تابلو برق استیل به تابلویی می گویند که فلز بدنه آن بجای ورق آهن سیاه از ورق استیل ساخته می گردد،در تابلو برق استیل نیازی به رنگ آمیزی نمی باشد زیرا بدنه تابلو برق استیل در برابر خورندگی و زنگ زدگی مقاوم هست و استفاده این تابلو برق ها بیشتر در صنایع غذایی و کارخانجات فراورده های شیر است زیرا تابلو برق استیل را می توان بارها شسته و ضدعفونی نمود.
آشنایی با ویژگی‌های تابلو برق پلاستیکی
اغلب این نوع معرفی ابعاد استاندارد تابلو برق صنعتی در محیط‌های قلیایی و اسیدی مقاومت بالایی دارند. همچنین می‌توانند از تجهیزات و قطعات داخلی خود در برابر آسیب های محیطی محافظت کنند. از ویژگی های آن می توان به موارد ذیل اشاره نمود.
- عایق حرارتی بوده و در برابر اشعه خورشید مقاومت بالایی دارند.
- در محیط های شیمیایی دوام و عمر بالایی دارند.
- از تجهیزات خود در برابر گرد و غبار و رطوبت محافظت می کند.
- بدنه این نوع تابلو برق‌ها عایق الکتریکی بوده و از برق‌گرفتگی جلوگیری می‌کند.
- ایمنی افراد در برابر خطرات و آسیب‌های احتمالی افزایش می‌یابد.
- تابلو برق پلاستیکی نارسانا است.
- باعث افزایش ایمنی در محیط کار می‌شود.
- از تجهیزات و لوازم الکتریکی در برابر حوادث محیطی جلوگیری می‌کند.
- مرتب کردن و نظم بخشیدن به پروژه
انواع تابلو برق از نظر محل نصب
تابلو برق ها از نظر محل نصب هم به انواع مختلفی تقسیم می شود که عبارت‌اند از:
داخلی: به تابلو برق‌هایی، تابلوبرق داخلی گفته می‌شود که در فضاهای بسته مانند داخل سالن، سوله و … نصب شود.
فضای باز: همان طور که از اسم آن هم قابل حدس است، تابلو برق صنعتی فضای باز به تابلو برقی گفته می‌شود که در محیط‌های آزاد و فضای باز نصب شده باشد.
تابلوهای ایستاده: این دسته از تابلو برق‌ها در محل نصب به صورت ایستاده قرار می‌گیرند. تابلو برق ایستاده کارایی چند منظوره دارد و داخل آن می‌توان تجهیزات الکتریکی مانند تجهیزات کنترل، قدرت و … را نصب کرد.
نصب و نگهداری تابلو برق
نصب و نگهداری تابلو برق صنعتی بسیار راحت ولی تخصصی می باشد و می بایست با تجهیزات مناسب آن صورت گیرد. نگهداری آن ها ضرورت بالایی دارد چرا که در شرایط گوناگون و به مرور زمان ممکن است این تجهیزات دچار آسیب شوند پس باید در نگهداری و حفاظت از آن ها کوشا بود و در صورت خرابی در اولین فرصت قطعات را تعمیر یا تعویض نمود. در هنگام خرید باید به این مورد که امکان دارد در آینده قطعاتی را به تابلو اضافه کنیم، توجه داشت، زیرا برش یا سوراخ کردن بدنه جهت افزایش فضا با استانداردهای تعریف شده مغایرت دارد.
نکات مهم خرید تابلو برق صنعتی
تابلو برق ها به علت مدیریت و کنترل توزیع برق در یک ساختمان، نقش حیاتی را ایفا می نماید و در محیطی که نصب شده باشد قطعی برق به علت نوسان یا از این دست اختلالات ممکن نیست و برق قطع نمی شود یا در صورتی که بار اضافی را شناسایی کند فورا واکنش نشان می دهد.
نگهداری و کنترل تابلو برق ها بسیار راحت می باشد، اگر خطایی در شبکه توزیع برق رخ دهد با آلارم های مخصوص به هر بخش می توان، به بخش مربوطه رجوع کرد و مشکلات را برطرف کرد و از آتش سوزی یا خطرات دیگر جلوگیری نمود. سه مشخصه ای که قبل از خرید تابلو برق به ما کمک می کند تا انتخاب بهتری نسبت به خرید این محصول داشته باشیم شامل موارد زیر است:
- مشخصات و ویژگی های شبکه توزیع برق
- مشخصات محیطی
- مطالعات و محاسبات الکتریکی
سخن پایانی
همانطور که دریافتید تابلو برق محفظه ای می باشد که تجهیزات الکتریکی یا تجهیزات پنوماتیک به شکل منظم و سازمان یافته در آن جای می گیرند. این جعبه الکتریکی دارای تجهیزاتی همچون کلید های قطع و وصل کن، سیستم اینترلاک، شینه و هادی، تجهیزات حفاظتی، پایش و فرمان داخل یک مجموعه منظم تشکیل شده است.در نهایت می توانید برای خرید یا کسب اطلاعات بیشتر به وب سایت آژند برق مراجعه نمایید.
