    انواع سیستم سیم کشی برق صنعتی کدام است؟

    مقدمه:

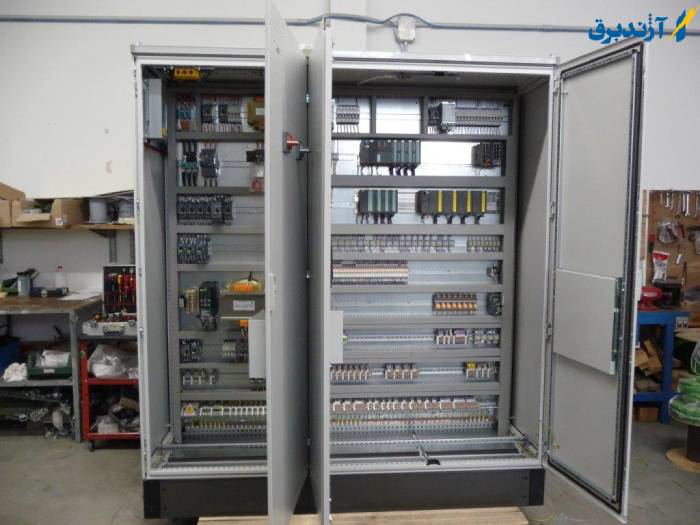

    سیستم سیم کشی برق ساختمان و نقشه برق صنعتی و انواع آن از جمله مواردی است که همیشه حائز اهمیت بوده و نیازمند دقت و توجه بسیار زیاد میباشد. انتخاب سیستم سیم کشی برای تاسیسات صنعتی به عوامل مختلفی مانند ساختار، کاربرد، ولتاژ تغذیه، بار، ظاهر و هزینه بستگی دارد. در ادامه به بررسی انواع مختلف لوله های برق میپردازیم.

    توضیحات:

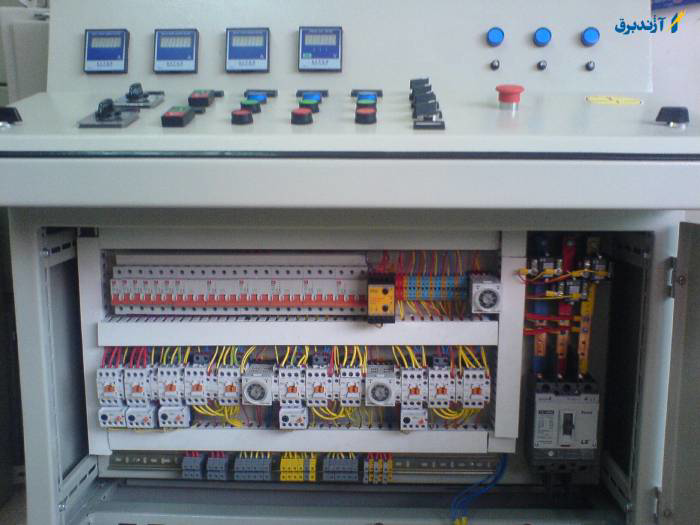

    انواع سیستم سیم کشی


    رایج ترین انواع سیستم سیم کشی برق صنعتی عبارت اند از:

    الف) مجرای فلزی سخت(RMC) :

    در این نوع سیستم سیم کشی، تمام سیم ها در لوله ای به نام مجرا محصور میشوند. این لوله معمولا از جنس فولاد، آلومینیوم و برنج است( به ویژه برای روشنایی فضای استخر) مجرا همان لوله آب نیست و با آن تفاوت دارد؛ سطح داخلی آن به دقت آماده شده است تا بتوان سیم ها را با حداقل تلاش و بدون آسیب به عایق به داخل مجرا کشید.

    ضمنا ترکیب شیمیایی فولاد در مجرا با دقت کنترل می شود تا بتواند به راحتی خم شود. لوله های فولادی معمولاً دارای یک روکش گالوانیزه یا مشابه در داخل و خارج از بدنه خود هستند. بعضی از این لوله های فولادی گالوانیزه و برخی از لوله های آلومینیومی، پوششی لعابی یا پلاستیکی( به صورت اضافی) برای محافظت هرچه بیشتر در برابر خوردگی دارند.

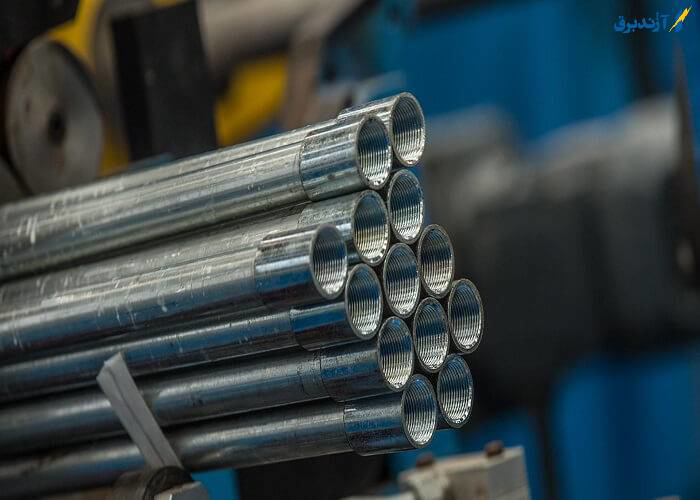

     مجرای فلزی سخت(RMC) :

    ب) مجرای فلزی متوسط(IMC) :

    این نوع سیستم سیم کشی انواع ترمینال برق صنعتی بسیار شبیه مجرای فلزی سخت معمولی میباشد و  قطر خارجی یکسان اما دیواره های نازک تر دارد. این باعث شده است که مساحت داخلی این نوع سیستم در یک اینچ مربع، مقدارکمی بیشتر از مجرای سخت باشد، و این تفاوت اندازه اکثرا سبب بروز تفاوت در پر شدن مجاز سیم می شود.

    .نصب مجرای متوسط به همان روش مجرای سخت معمولی میباشد.اتصالات مجرای سخت را می توانیم بدون تغییردادن استفاده کنیم. به علت کاهش ضخامت دیواره، امکان پیچ خوردگی در آن بالاست.تنها تفاوت کاربردی و واقعی مابین این دو محصول این است که مجرای سخت در تمام اندازه های تجاری تا 6 اینچ و مجرای متوسط تنها تا 4 اینچ ساخته میشود. هر دو مجرا می‌توانند جعبه‌هایی را پشتیبانی کنند که دارای توپی‌های رزوه‌ دار هستند، و یا جعبه‌های فلزی سخت که قاب‌هایی برای این کار به آن‌ها اضافه شده است.

    ج) مجرای فلزی الکتریکی(EMT) :

    به این صورت است که مسیری که شبیه مجرای فلزی سخت است، اما ساختاری با دیواره  نازک تر دارد، "لوله فلزی الکتریکی" نامیده می شود.این نوع سیستم سیم کشی از جنس فولاد گالوانیزه یا بعضی اوقات از آلومینیوم ساخته میشود، که ممکن است دارای پوشش پلاستیکی اضافی یا سایر پوشش ها جهت محافظت باشد. تمام قوانینی که برای لوله های فلزی سخت اعمال می شوند  مثل تعداد سیم های مجاز، خم شدن، و تکیه گاه ها برای مجراهای الکتریکی نیز اعمال می شوند.

    این نوع مجراها تنها در اندازه  4 اینچ ساخته میشوند. میبایست در فاصله  3 فوتی از هر جعبه، کابینت و اتصالات و همینطور در فاصله های بیشتر از 10 فوت، بدون توجه به اندازه، پشتیبانی شوند.در صورتی که هیچ عنصر ساختاری برای پشتیبانی وجود نداشته باشد، نخستین نقطه  تکیه گاه میتواند تا 5 فوت از انتهای آن فاصله داشته باشد، به شرط اینکه لوله  میانی از طول بریده نشده  مجرای الکتریکی تشکیل شده باشد.

    قطر داخلی در سایزهای کوچک تر مانند مجرای سخت است ولی در سایزهای بالاتر کمی بزرگتر میباشد.با این حال، از آنجایی که دیوارها به شدت کم ضخامت هستند، مجراهای الکتریکی هیچوقت نباید  رزوه شود. در عوض، تمام اتصالات با اتصالات بدون رزوه ساخته  می شوند که مواد را از طریق فشار نگه می دارند.

    د) مجرای فلزی انعطاف پذیر( FMC) :

    این نوع سیستم سیم کشی معمولا « فلکس» یا « گرین فیلد» نام دارد.از نظر ظاهری مشابه کابل رزوه دار میباشد، ولی از لحاظ قطر کمی بزرگتر است، زیرا مسیری خالی است و پس از نصب باید سیم ها به داخل این مجرا کشیده شود. این در فولاد یا آلومینیوم در هر دو ضخامت دیوار معمولی و کاهش یافته موجود است.

    محصولات آلومینیومی و فولادی  برای جلوگیری از جداشدن پیچ ها احتیاج به مراقبت دارند و همچنین نیاز به استفاده از اتصالات ترمینال مناسب دارند که با این فرم ها سنجیده می شوند. باید تلاش شود از اتصال دهنده هایی استفاده شود که تمام محیط مسیر راه آهن را به منظور توضیع مطمئن تر نیروهای  خروجی، به ویژه در مناطقی که امکان دارد پس از نصب، خمش مختل شود، استفاده کنیم.

    مجرای فلزی انعطاف پذیر( FMC) :

    ه) مجرای فلزی انعطاف پذیر مایع (LFMC) :

    این نوع سیستم سیم کشی برق صنعتی مورد نیاز برای ماینینگ مشابه یک مجرای فلزی انعطاف پذیر عادی است، علاوه بر آن دارای یک پوشش بیرونی ضد مایع غیرفلزی با مقاومت بالا در مقابل نور آفتاب میباشد.برای اینکه اتصال دهنده را به درستی قرار دهیم، باید مراقب باشیم که مجرای آن را به شکل مربعی برش دهیم.

    قسمتی از اتصال دهنده به داخل کانال راه دارد و اتصال خوبی را برای تداوم اتصال به زمین ایجاد میکند. قسمتی از آن به بیرون راه دارد و یک سد ضد آب ایجاد میکند. محتویات پلاستیکی در پوشش بیرونی میزان گرمایی را که تحمل میکند محدود میکند. به صورت کلی باید سیم های خود را به صورتی اندازه بگیریم که جریانی که آن ها با خود حمل میکنند از محدوده  60 درجه  سانتیگراد تجاوز نکند چون دمای بالاتر سبب نرم شدن پوشش خارجی میشود. همچنین از این محصول می توان در ابعاد کوچکتر ⅜ اینچی استفاده کرد.

    و) مجرای غیر فلزی انعطاف پذیر مایع ( LFNC) :

    این سیستم سیم کشی عملکردی مشابه پیش ساز فلزی خود دارد؛ اما دیواره اش تماما غیر فلزی میباشد. این به سه صورت موجود است که دو تای آن تقریبا غیرعادی هستند نوع "A" ( با تقویت بین هسته و پوشش)، نوع "B" ( باتقویت یکپارچه در دیواره ی مجرا، و نوع "C" دارای دیواره ی راه راه بدون تقویت اضافی، تبدیل به یک شیوه  سیم کشی به شدت محبوب شده است.
    این نوع محدود به 6 فوت نمیباشد؛ مگر این که طول بیشتری برای منعطف شدن نیاز باشد که شرایطی نسبتاغیر معمول میباشد.

    همینطور که در رابطه با نسخه متالیک میبایست مطمئن شد که سیم های بسته شده در دمای بالاتر از 60 درجه سانتیگراد در حال کار نباشند. همچنین از هر دو نوع LFNC میتوان در فضای باز استفاده نمود( هم خود محصول و هم نسخه ی متالیک آن). در صورت قرار گرفتن در معرض تابش نور آفتاب هم باید برای این وظیفه علامت گذاری بشود.

    ر) مجرای غیر فلزی سفت و سخت:

    یک مجرای غیر فلزی سفت و سخت در برابرتاثیرات عوامل ایجاده کننده خورندگی معمولی مقاوم است، گرچه بعضی از مواد شیمیایی صنعتی توانایی آسیب رسانی به آن را دارند.
    انواع مختلفی از این محصول برای استفاده  زیر زمینی موجود است. یک نوع  از مجرای غیر فلزی زیرزمینی، (پلی اتیلن سیاه با چگالی زیاد)، قادر است در طول های پیوسته بر روی یک قرقره ارائه شود.

    این نوع را میتوان با هدایتگرهای از قبل نصب شده هم ارسال نمود.این فرم میسوزد و نمیتوان از آن در مکان های در معرض گرما یا در ساختمان ها استفاده نمود.با این حال، نسخه ی پلی وینیل کلرید ( PVC) آن را میتوانیم با درجات بالاتر یا پایین تر استفاده کنیم. به تازگی نوعی از فایبر گلاس ها با موفقیت برای استفاده در درجات بالاتر معرفی شده است، اما پایان دادن به آن دشوار است و استفاده کردن از آن تنها پارت کوچکی از PVCها است.

    مجرای غیر فلزی سفت و سخت:

    د) مجرای غیر فلزی الکتریکی ( ENT) :

    همانطور که RNC ها همتای غیر فلزی RMC ها هستند، ENT ها هم همتای غیر فلزی EMT ها هستند.این نوع مجرا از PVC های یکسان در اندازه های تجاری تا 2 اینچ ارائه شده است.
    ولی در ساخت دیوار راه راه که اجازه میدهد آن را با استفاده از دست و بدون نیاز به اعمال گرما خم کرد. همچنین میتوان آن را در طول های پیوسته از یک قرقره تأمین نمود.

    حتی به عنوان یک مجموعه ی از قبل سیم کشی شده با ترکیب های هدایتگر مشخص که قبلا در جای خود کشیده شده اند، وجود دارد.با این حال، کابل نیست وشامل همه  محدودیت های معمول برای مسیرها است، مانند قانون خمیدگی 360 درجه. همچنین میبایست درهر 3 فوت و در فواصل 3فوتی پایانه ها پشتیبانی شوند.نمیتوان از آن در خارج از منزل یا برای پوشش مستقیم استفاده کرد. اما در مواردی که در بتن اجرا میشود، میتوان از آن استفاده نمود.

    نتیجه گیری:

    سیستم سیم کشی برق صنعتی ۹ نوع دارد که در بالا به توضیح آن ها پرداختیم.برای این که بدانیم دقیقا هرکدام چه کاربردی دارند، میبایست درباره آن ها مطالعاتی داشته باشیم و درباره کاربرد هریک از آن ها اطلاعات کامل کسب کنیم.در این مطلب سعی شده است که توضیح مختصر و جامعی در رابطه با هریک از این سیستم ها ارائه شود و کمکی شایان در راستای انتخاب درست این سیستم ها به شما عزیزان عرضه شود.
