    آشنایی با انواع تابلو برق های MV و LV

    کلید دستگاهی است که برای تنظیم، کنترل و خاموش کردن مدار الکتریکی در یک سیستم قدرت الکتریکی استفاده می شود. نمونه های مختلفی از دستگاه های تابلو برق شامل فیوزها، کلیدها، رله ها، ترانسفورماتورها در تابلو برق پتانسیل، صاعقه گیرها، ابزارهای نشانگر و تابلوهای کنترل وجود دارند. به منظور آشنایی بیشتر با انواع تابلو برق های LV, MV لازم است ادامه مطلب را بررسی کنید تا بتوانید اطلاعات بیشتری در این حوزه کسب کنید.

    آشنایی با انواع تابلو برق های LV, MV

    در بررسی آشنایی با انواع تابلو برق های LV, MV باید گفت که  کلید موجود در یک سیستم الکترونیکی از کلیدهای قطع برق، قطع کننده های مدار یا فیوزهایی تشکیل شده است که برای کنترل، جداسازی و محافظت از تجهیزات الکتریکی استفاده می شود.

    در زمان‌های گذشته، نیروگاه ‌های مرکزی از سوئیچ‌ های باز استفاده می‌ کردند که روی صفحات عایق آزبست یا مرمر نصب می ‌شدند. ولتاژها و سطوح توان به سرعت با ایجاد کلیدهایی که به صورت دستی کار می کردند، افزایش یافت.  در اوایل قرن بیستم، خطوط تابلو به یک ساختار محصور شده فلزی تبدیل شد که دارای عناصر کلیدزنی بود که با استفاده از کلیدهای مدار روغن به صورت الکتریکی کار می کردند.

    در حال حاضر، تجهیزات پر شده با روغن با تجهیزات انفجار هوا، تجهیزات SF یا خلاء جایگزین شده است. این اجازه می دهد تا سطوح قدرت و جریان های بزرگ به طور ایمن توسط تجهیزات خودکار کنترل شوند. تابلو برق فشار قوی که در پایان قرن نوزدهم اختراع شد برای کارکرد موتورها و ماشین‌های الکتریکی مورد استفاده قرار گرفت.

    تابلوهای کلید در ایستگاه های ترانسفورماتور، ساختمان های تجاری و صنعتی، کارخانه های کاغذ سازی، کارخانه های ذوب فلز، پست های توزیع و ایستگاه های ترانسفورماتور یافت می شوند. اینها عمدتاً در مکان هایی استفاده می شوند که انرژی الکتریکی در مناطق مختلف توزیع یا استفاده می شود.

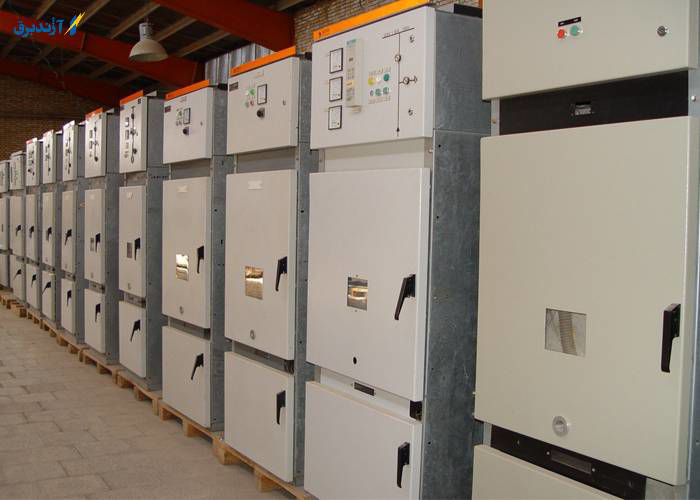

    آشنایی با انواع تابلو برق های LV, MV

    - پنل کلید LT

    در بررسی آشنایی با انواع تابلو برق های LV, MV ، تابلو برق LT به پانل کم فشاری اطلاق می شود که برای کنترل سیستم های توزیع و کنترل برق AC ساخته و اعمال می شود. این نوع پانل عمدتاً در پست های داخلی و خارجی، مراکز صنعتی، ساختمان های تجاری یا مسکونی که برق را توزیع می کنند استفاده می گردد. علاوه بر این، این عامل ممکن است برای کنترل و محافظت از مدار نیز استفاده شود.

    آشنایی با انواع کلید

    در بررسی آشنایی با انواع تابلو برق های LV, MV باید بدانید که در درجه اول دو نوع تابلو داخلی و خارجی وجود دارد. تابلوی خروجی در مکان هایی که ولتاژ بالای 66 کیلو ولت است استفاده می شود. این به این دلیل است که در مکان هایی که ولتاژ بالا مورد نیاز است، کار ساختمان به دلیل فاصله زیادی که بین اندازه بزرگ عایق ها و هادی ها قرار دارد، هزینه نصب را به طور غیر ضروری افزایش می دهد. وقتی صحبت از ولتاژ زیر 66 کیلو ولت به میان می آید، کار ساختمانی را می توان به راحتی با هزینه ای مناسب برای تابلو برق فراهم کرد.

    تابلو برق از نوع داخلی عمدتاً دارای روکش فلزی و فشرده است. فشرده بودن آن سطح ایمنی عملیات را کاهش می دهد. علاوه بر این، سه نوع تابلو برق بر اساس ولتاژ وجود دارد. اینها تابلو برق ولتاژ پایین، ولتاژ متوسط و فشار قوی هستند. سیستم قدرتی که با ولتاژ 1 کیلو ولت سر و کار دارد، تابلو برق فشار ضعیف یا LV نامیده می شود.

    در بررسی آشنایی با انواع تابلو برق های LV, MV می دانید که در طراحی تجهیزات باید دقت خاصی به خرج داد. قطع کننده مدار ولتاژ بالا یا HV جزء اصلی موجود در تجهیزات است. توصیه می شود که یک قطع کننده مدار HV باید دارای ویژگی های عملیاتی ایمن و قابل اعتماد باشد. در اینجا، عملکرد سوئیچینگ مدار HV نادر است و CBS در حالت ON باقی می ماند که ممکن است پس از مدتی کار روی آن انجام شود. در صورت نیاز، اینها باید به اندازه کافی قابل اعتماد باشند تا برخی عملیات امن روی آن ها انجام شود.

    عملکرد یک کلید در آشنایی با انواع تابلو برق های LV, MV

    عملکردهای متعددی در آشنایی با انواع تابلو برق های LV, MV وجود دارد. برای محافظت از تجهیزات در برابر جریان های خطا و اتصال کوتاه استفاده می شوند. این امر نه تنها با اجازه دادن به بیش از یک منبع برای تغذیه بار، در دسترس بودن سیستم را افزایش می دهد، بلکه مدارهای متعلق به منابع تغذیه را ایزوله می کند. برای باز و بسته کردن مدارهای الکتریکی در شرایط مختلف عادی و غیرعادی استفاده می شود. ممکن است در شرایط عادی به صورت دستی کار کند تا ایمنی اپراتور تضمین شود و انرژی الکتریکی به درستی استفاده شود.

    بررسی این عوامل به دلیل عملکرد دستی سیستم در شرایط غیرعادی شناخته شده است. با این حال، هنگامی که یک خطا رخ می دهد، دستگاه آن را تشخیص می دهد و قسمت آسیب دیده از سیستم قدرت را جدا می شود. بنابراین، از سیستم قدرت محافظت می کند.

    در بررسی آشنایی با انواع تابلو برق های LV, MV می دانید که تجهیزات تابلوساز اساساً مربوط به قطع و تغییر جریان هایی است که در شرایط مختلف عملکرد عادی یا غیرعادی وجود دارد. اگر مدار درجه بندی بالاتری داشته باشد، فیوز HRC با ظرفیت پارگی بالا که همراه با یک سوئیچ وجود دارد، می تواند به منظور محافظت و کنترل مدار عمل کند. هنگامی که یک فیوز منفجر می شود، معمولاً زمان می برد تا تعویض شود که باعث ایجاد وقفه در خدمات ارائه شده به مشتریان می شود. فیوز نمی تواند جریان های بزرگ خطا را که در نتیجه خطاهای سیستم فشار قوی ایجاد می شود، قطع کند.

    خطوط و تجهیزات مختلف دیگر با پیشرفت سیستم قدرت شروع به کار در ولتاژ را بالا می‌برود اینها برای حمل جریان های بزرگ شناخته شده اند. هر بار که یک اتصال کوتاه بر روی سیستم اتفاق می افتد، جریان سنگینی که از تجهیزات عبور می کند، آسیب قابل توجهی ایجاد می کند. به منظور قطع جریان های خطای سنگین، از مدارشکن های اتوماتیک یا ساده استفاده می شود. قطع کننده مدار، تابلو برقی است که ممکن است مدار الکتریکی را در شرایط مختلف عادی و غیرعادی باز یا بسته کند.

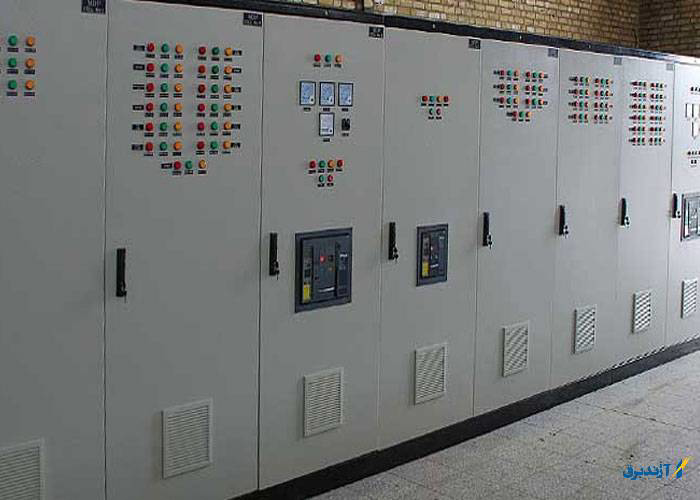

    عملکرد یک کلید در آشنایی با انواع تابلو برق های LV, MV

    ویژگی های Switchgear در آشنایی با انواع تابلو برق های LV, MV

    ویژگی های تابلو برق بسیار زیاد است. موارد ضروری آن شامل عملیات سریع، قابلیت اطمینان کامل و ارائه کنترل دستی است. در این سیستم ها روند پیوسته اتصال به یکدیگر و افزایش ظرفیت ایستگاه های تولید وجود داشته، لذا نیاز به تابلو برقی وجود دارد که قابل اعتماد باشد زیرا اهمیت بالایی در این حوزه وجود دارد. تجهیزات کلید برای بهبود قابلیت اطمینان به سیستم قدرت اضافه می شوند به طوری که در صورت بروز خطا در هر قسمت، ممکن است برای جداسازی بخش معیوب از مدار باقی مانده استفاده شود.

    در بررسی آشنایی با انواع تابلو برق های LV, MV  باید بدانید که هر بار که عیب در هر قسمت از سیستم برق رخ می دهد، تابلو برق باید بتواند بین بخش سالم و معیوب تمایز قائل شود. قسمت معیوب باید بدون ایجاد مشکل از قسمت سالم جدا شود. این به تضمین تداوم عرضه کمک می کند. هنگامی که یک خطا در هر قسمت از سیستم قدرت رخ می دهد، برای جلوگیری از آسیب، تابلو باید بتواند به سرعت کار کند. این آسیب ممکن است از طریق جریان های اتصال کوتاه به ترانسفورماتورها، ژنراتورها یا هر تجهیزات دیگری وارد شود.

    اگر عیب به سرعت برطرف نشود، ممکن است به قسمت های سالم سیستم قدرت سرایت کند و در کار عادی آن مشکلاتی ایجاد کند که منجر به خاموش شدن آن شود. سوئیچ‌گیر بیشتر به دلیل داشتن کنترل دستی شناخته می‌شود. هر بار که یک کنترل الکتریکی از کار می افتد، عملیات مورد نیاز به صورت دستی انجام می شود.

    - تجهیزات کلید

    در بررسی آشنایی با انواع تابلو برق های LV, MV سوئیچ، گستره های مختلفی از تجهیزات را پوشش می دهد که مربوط به جریان های قطع در شرایط مختلف است که شامل هر دو حالت عادی و غیرعادی است. این شامل فیوز، سوئیچ، رله، قطع کننده مدار و تجهیزات مختلف دیگر است.

    تعویض:

    یک سوئیچ برای باز و بسته کردن راحت مدار الکتریکی استفاده می شود. ممکن است در شرایط مختلف استفاده شود که ممکن است دارای بار کامل یا بدون بار باشد. با این حال، نمی تواند جریان های معیوب را قطع کند. هر بار که کنتاکت سوئیچ باز می شود، یک قوس در هوای موجود در بین کنتاکت ها ایجاد می شود. این در مورد مدارهایی که دارای ولتاژ بالا و ظرفیت برای جریان های زیاد هستند صادق است. سوئیچ ها بسته به باز شدن کنتاکت هایشان ممکن است به کلیدهای روغن، سوئیچ های هواشکن و کلیدهای جداکننده طبقه بندی شوند.

    فیوز:

    در بررسی آشنایی با انواع تابلو برق های LV, MV  باید بدانید که فیوز یک نوار نازک یا یک قطعه سیم کوتاه است که وقتی جریان اضافی برای مدت زمان کافی از آن عبور می کند ذوب می شود. به صورت سری با مداری که قرار است محافظت شود وارد می شود. در شرایط عملیاتی عادی، فیوز در دمایی که کمتر از نقطه ذوب است برای عنصر شناخته می شود. برای حمل جریان بار معمولی بدون گرمای بیش از حد شناخته شده است. در مواردی که اضافه بار اتفاق می افتد یا اتصال کوتاه اتفاق می افتد، جریان عبوری از فیوز باعث افزایش المان فراتر از ظرفیت تعیین شده می شود.

    این فرایند به دلیل افزایش دما است که منجر به ذوب شدن عناصر ذوب شده و قطع بیشتر مدار محافظت شده توسط آن می شود. بدین ترتیب تجهیزات و ماشین آلات در برابر هر نوع آسیبی که در اثر جریان بیش از حد ایجاد می شود محافظت می شوند. فیوز برای انجام عملکردهای مختلف وقفه و تشخیص شناخته شده است.

    قطع کننده مدار:

    مدار شکن تجهیزات تابلو برقی است که برای باز و بسته کردن مدار در شرایط مختلف شامل بار کامل، بی باری و سایر شرایط معیوب استفاده می شود. طراحی آن به گونه ای است که می توان آن را به صورت دستی یا با استفاده از ریموت در شرایط عادی و همچنین معیوب کار کرد. مدار رله با یک قطع کننده مدار برای عملیات دوم استفاده می شود. کلید مدار متشکل از کنتاکت های ثابت و متحرکی است که در یک مخزن فلزی مقاوم محصور شده و بیشتر در روغنی که به عنوان روغن ترانسفورماتور شناخته می شود غوطه ور می شود.

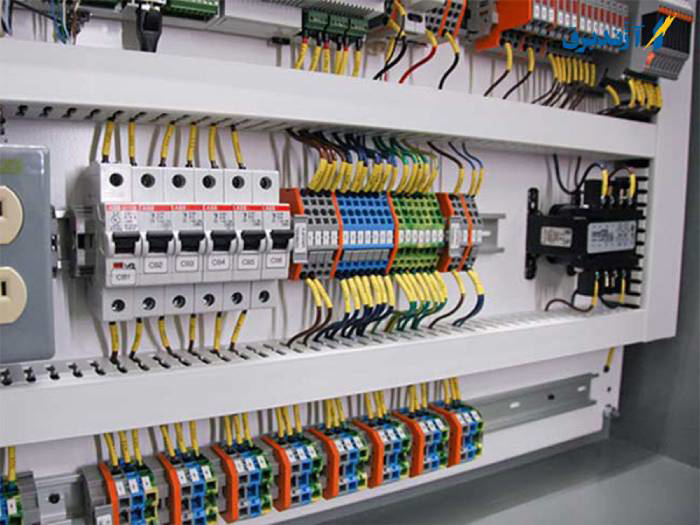

    تجهیزات کلید

    رله ها:

    رله دستگاهی است که برای تشخیص عیب و ارائه اطلاعات قطعی مدار به بریکر استفاده می شود. سیم پیچ اصلی ترانسفورماتور جریان به صورت سری به همراه مداری که باید محافظت شود وصل می شود. سیم پیچ اولیه شامل هادی اصلی است. مدار دوم شامل سیم پیچ ثانویه ترانسفورماتور جریان است که به سیم پیچ عامل رله متصل است. سومین مدار قطع است که از منبع تغذیه، کنتاکت های ثابت رله و سیم پیچ قطع کننده مدار تشکیل شده است.

    سخن پایانی

    در بررسی آشنایی با انواع تابلو برق های LV, MV  باید بدانید که همیشه بهتر است تابلو برق را از شرکتی خریداری کنید که محصولات آن دارای کیفیت بالا، قابل اعتماد و بادوام باشند. انواع مختلفی از پانل های تابلو برق مانند پانل های اتوماسیون، پانل های ولتاژ بالا داخلی و پانل های ولتاژ پایین وجود دارند که هر کدام عملکردهای مختلفی را ارائه می دهند. پانل های اتوماسیون بیشتر شامل، SCADA ، پانل PLC، پانل درایو LV DC و پانل درایو AC LV است. پانل های فشار قوی داخلی شامل پانل های 23 کیلوولت، سوئیچ خلاء و پانل های 11 کیلوولت می باشد.
